Wprowadzenie: energia pod ciśnieniem
Efektywność energetyczna w przemyśle nie jest już trendem — to wymóg biznesowy i technologiczny. W czasach, gdy koszty energii elektrycznej stanowią znaczną część wydatków zakładów produkcyjnych, a strategia ESG staje się codziennym standardem operacyjnym, każdy kilowat zaoszczędzony w procesie produkcyjnym ma realne znaczenie finansowe i środowiskowe.
Wśród wszystkich mediów wykorzystywanych w przemyśle, sprężone powietrze jest jednym z najbardziej energochłonnych. Szacuje się, że nawet 10% całkowitego zużycia energii w zakładach produkcyjnych przypada właśnie na jego wytwarzanie i dystrybucję. Co więcej — znacząca część tej energii jest tracona na etapie przesyłu, w wyniku nieszczelności, nadmiernego ciśnienia roboczego lub niewłaściwego doboru elementów układu pneumatycznego.
Sprężone powietrze jest postrzegane jako medium „czyste” i wygodne w użyciu, jednak jego wytworzenie jest procesem kosztownym. Każdy dodatkowy 1 bar powyżej rzeczywistego zapotrzebowania może zwiększyć zużycie energii o kolejne 7–8%. W wielu przypadkach to właśnie zbyt wysokie ciśnienie robocze — ustawione dla „bezpiecznego zapasu” — odpowiada za znaczną część strat energetycznych w systemach pneumatycznych.
Dlatego coraz więcej firm produkcyjnych kieruje swoją uwagę na optymalizację ciśnienia sprężonego powietrza jako jeden z najprostszych i najbardziej opłacalnych sposobów redukcji zużycia energii. Niewielkie zmiany w parametrach roboczych potrafią przynieść oszczędności sięgające 20–30%, bez potrzeby kosztownych inwestycji w nowe urządzenia czy modernizację całych instalacji.
W niniejszym artykule przyjrzymy się, dlaczego kontrola ciśnienia jest kluczowym czynnikiem efektywności energetycznej w pneumatyce przemysłowej, jak prawidłowo diagnozować źródła strat oraz w jaki sposób audyty i pomiary pomagają osiągnąć trwałe, mierzalne efekty w zakresie zużycia energii.
Sprężone powietrze – cenny, ale kosztowny zasób
Sprężone powietrze jest jednym z najpowszechniej wykorzystywanych mediów w przemyśle – napędza siłowniki, zawory, chwytaki, elementy transportu i automatyki. Jego uniwersalność, czystość i bezpieczeństwo sprawiają, że pneumatyka pozostaje podstawą wielu procesów produkcyjnych. Z drugiej strony, wytwarzanie sprężonego powietrza należy do najbardziej energochłonnych operacji w zakładzie – zarówno pod względem kosztów, jak i strat.
Według analiz branżowych, tylko około 10–15% energii zużytej przez sprężarkę zostaje efektywnie wykorzystane do pracy urządzeń końcowych. Reszta to straty – wynik kompresji, przesyłu, nieszczelności oraz nadmiernego ciśnienia roboczego. Co więcej, każdy przeciek czy zbyt wysokie ciśnienie w systemie powodują efekt lawinowy: rośnie pobór mocy, zwiększa się częstotliwość pracy sprężarki, a wraz z tym koszty energii i ryzyko awarii.
W praktyce przemysłowej wiele systemów pneumatycznych jest projektowanych lub eksploatowanych z dużym zapasem ciśnienia, często bez weryfikacji, czy jest ono faktycznie potrzebne. Z perspektywy działu utrzymania ruchu ma to uzasadnienie – „lepiej mieć trochę więcej niż za mało”. Jednak ta nadwyżka kosztuje. Podniesienie ciśnienia zaledwie o 1 bar zwiększa zużycie energii nawet o 7–8%, nie przynosząc żadnych korzyści technologicznych.
W efekcie zakład może tracić dziesiątki megawatogodzin rocznie, nie zdając sobie z tego sprawy.
Warto też pamiętać, że sprężone powietrze to jedno z najdroższych mediów pomocniczych – jego koszt wytworzenia bywa nawet kilkukrotnie wyższy niż energia elektryczna zużywana bezpośrednio przez maszyny. W przeliczeniu na cykl życia systemu pneumatycznego, energia stanowi nawet 70–80% całkowitych kosztów eksploatacji, podczas gdy sprzęt czy serwis to zaledwie niewielka część wydatków. To oznacza, że każda poprawa sprawności układu – czy to przez uszczelnienie instalacji, czy redukcję ciśnienia roboczego – przekłada się bezpośrednio na oszczędności finansowe i mniejszy ślad węglowy przedsiębiorstwa.
Właśnie dlatego efektywne zarządzanie sprężonym powietrzem staje się jednym z kluczowych obszarów działań w ramach polityki energetycznej zakładów przemysłowych. Firmy, które regularnie wykonują audyt nieszczelności, pomiar przepływu mediów i analizę zużycia energii, są w stanie nie tylko ograniczyć straty, ale również utrzymać stabilność procesów i przedłużyć żywotność komponentów. Z punktu widzenia efektywności ekonomicznej, to jeden z najszybciej zwracających się obszarów inwestycji w całym utrzymaniu ruchu.
Ciśnienie robocze pod lupą – klucz do efektywności
W każdym układzie pneumatycznym ciśnienie robocze ma kluczowy wpływ na efektywność energetyczną. To ono decyduje o sile działania siłowników, prędkości reakcji zaworów i stabilności procesu. W praktyce jednak większość instalacji pracuje przy zbyt wysokim ciśnieniu, co powoduje niepotrzebne zużycie energii i szybsze starzenie się elementów.
Zależność jest prosta: każdy dodatkowy 1 bar zwiększa pobór energii sprężarki o ok. 7–8%. W systemach działających przy 8 bar, zamiast optymalnych 6,5 bar, może to oznaczać nawet 20% wyższe zużycie energii bez realnych korzyści produkcyjnych. Zbyt wysokie ciśnienie prowadzi też do większych nieszczelności i większego obciążenia uszczelnień siłowników, co skraca ich żywotność.
Optymalizacja ciśnienia nie wymaga inwestycji w nowy sprzęt — wystarczy analiza parametrów i właściwa regulacja. Audyt instalacji pneumatycznej i pomiar przepływu mediów pozwalają określić, jakie ciśnienie jest faktycznie potrzebne w poszczególnych obszarach produkcji. W wielu przypadkach wystarczy obniżenie ciśnienia o 1–1,5 bar, aby uzyskać oszczędności energii rzędu 25–28%.
Coraz częściej stosuje się także lokalne regulatory (np. wzmacniacze ciśnienia serii VBA) i systemy automatycznej kontroli ciśnienia, które dopasowują parametry pracy do bieżącego zapotrzebowania. Dzięki temu sprężone powietrze nie jest marnowane, a instalacja pracuje stabilniej i ciszej.
Jak rozpoznać nieefektywną instalację pneumatyczną
Nieefektywność systemu pneumatycznego rzadko daje się zauważyć od razu. Maszyny działają, procesy przebiegają poprawnie, ale zużycie energii rośnie, a sprężarki pracują coraz dłużej. To typowy sygnał, że w układzie występują straty powietrza, nieoptymalne ciśnienie lub nieszczelności, które generują dodatkowe koszty. Do najczęstszych objawów należą:
-
niestabilne ciśnienie robocze w punktach końcowych, szczególnie przy wzroście obciążenia,
-
zwiększona liczba cykli pracy sprężarki,
-
słyszalne ucieczki powietrza (syczenie, szumy),
-
spadki prędkości lub siły siłowników, mimo poprawnych nastaw systemu,
-
rosnące rachunki za energię, przy niezmienionej produkcji.
Źródłem takich strat bywają najczęściej mikronieszczelności na złączach, przewodach i zaworach, a także brak lokalnej kontroli ciśnienia w poszczególnych sekcjach układu. W tym obszarze przydatne są czujniki przepływu i ciśnienia, np. z serii SMC PF3A, które pozwalają monitorować spadki ciśnienia i wykrywać anomalia przepływu w czasie rzeczywistym.
Równie skutecznym narzędziem diagnostycznym są przepływomierze cyfrowe z funkcją monitoringu zużycia powietrza. Dzięki nim można zlokalizować miejsca strat i ocenić, które obwody wymagają modernizacji.
Do precyzyjnego wykrywania nieszczelności i analizy stabilności pracy warto wykorzystać także regulatory ciśnienia SMC ASR/ASQ – umożliwiają one automatyczną redukcję ciśnienia w stanie spoczynku układu, co pozwala wykrywać spadki i zapobiegać marnowaniu energii. Każda, nawet niewielka nieszczelność, ma znaczenie. Przeciek o średnicy 1 mm przy ciśnieniu 7 bar może powodować stratę powietrza sięgającą 1000 litrów na godzinę, co w skali roku oznacza kilka tysięcy złotych strat. Dlatego regularne audytowanie instalacji pneumatycznych – w połączeniu z pomiarami przepływu i ciśnienia – stanowi pierwszy i najprostszy krok do poprawy efektywności energetycznej.
Audyt energetyczny w pneumatyce – pierwszy krok do optymalizacji
Wymiana starszych napędów na nowoczesne systemy to ważny krok, który pozwala zwiększyć efektywność i niezawodność maszyn. Jednak taka modernizacja często wymaga dostosowania do istniejącej infrastruktury, aby nowy napęd mógł współpracować z obecnym systemem sterowania oraz konstrukcją maszyny.
SMC oferuje napędy elektryczne, które charakteryzują się wysoką precyzją, dynamiczną pracą oraz łatwą integracją z różnymi systemami automatyki. Te nowoczesne rozwiązania nie tylko poprawiają dokładność ruchu, ale także zmniejszają koszty eksploatacji dzięki minimalnym wymaganiom serwisowym.
Podczas wymiany napędu ważne jest, by dokładnie przeanalizować parametry dotychczasowego rozwiązania i dopasować nowy system, tak by zapewnić płynność działania i uniknąć problemów z kompatybilnością. Dzięki temu modernizacja przynosi korzyści zarówno w zakresie wydajności, jak i bezpieczeństwa pracy.
Jak osiągnąć optymalne ciśnienie robocze
Utrzymanie optymalnego ciśnienia roboczego to jedno z najprostszych i jednocześnie najbardziej efektywnych działań poprawiających bilans energetyczny w pneumatyce. Zbyt wysokie ciśnienie oznacza niepotrzebne zużycie energii, a zbyt niskie – ryzyko niestabilnej pracy układu. Dlatego kluczowe jest znalezienie równowagi – takiego poziomu ciśnienia, który zapewni pełną funkcjonalność urządzeń przy minimalnym poborze energii.
Największe efekty przynosi lokalna regulacja ciśnienia, zamiast utrzymywania stałej wartości w całej instalacji. Nowoczesne regulatory ciśnienia SMC ASR i ASQ umożliwiają automatyczne obniżenie ciśnienia w stanie spoczynku układu, bez wpływu na gotowość do pracy. Dzięki temu można ograniczyć zużycie sprężonego powietrza nawet o kilkanaście procent, zwłaszcza w aplikacjach cyklicznych i zrobotyzowanych.

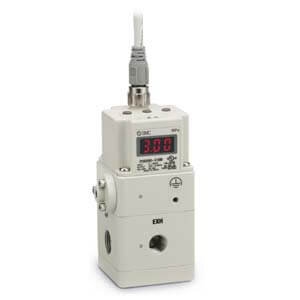

Warto również wykorzystać zawory proporcjonalne SMC serii ITV, które pozwalają precyzyjnie sterować ciśnieniem w zależności od wymagań procesu. W połączeniu z czujnikami ciśnienia SMC ISE i przepływomierzami z serii PF3A, tworzą one kompletny układ pomiarowo-regulacyjny, zdolny do dynamicznej optymalizacji ciśnienia w czasie rzeczywistym. Takie rozwiązania umożliwiają nie tylko redukcję kosztów energii, ale także wydłużają żywotność komponentów pneumatycznych i zwiększają stabilność procesów produkcyjnych. W praktyce przemysłowej oznacza to mniejsze przestoje, cichszą pracę układów i lepsze wykorzystanie sprężonego powietrza.
Efekty wdrożenia – oszczędności mierzone w kilowatogodzinach
Optymalizacja ciśnienia roboczego i kontrola przepływu przynoszą wymierne rezultaty. W zakładach, które wdrożyły systemy pomiarowe i regulacyjne SMC, odnotowano spadek zużycia energii nawet o 25–30% w porównaniu z instalacjami pracującymi przy stałym, zbyt wysokim ciśnieniu.
To oszczędność, która przekłada się nie tylko na niższe rachunki za prąd, ale też na mniejszą emisję CO₂ i dłuższą żywotność sprzętu pneumatycznego.
W jednym z analizowanych przypadków, po zastosowaniu regulatorów ciśnienia SMC ASR/ASQ i przepływomierzy PF3A, udało się obniżyć ciśnienie robocze z 8 bar do 6,5 bar — bez wpływu na efektywność produkcji. Rezultat? Redukcja poboru energii o 28%, skrócenie czasu pracy sprężarki o 15% i wyraźne zmniejszenie hałasu instalacji.
Zastosowanie zaworów proporcjonalnych SMC ITVX pozwoliło dodatkowo ustabilizować ciśnienie w liniach o zmiennym zapotrzebowaniu, co ograniczyło liczbę nieplanowanych postojów i poprawiło jakość procesu.
Dzięki integracji czujników SMC ISE z systemem monitoringu zakładowego możliwe jest ciągłe śledzenie zużycia powietrza i szybka reakcja na wszelkie odchylenia. Efekty wdrożeń pokazują, że nawet niewielka korekta parametrów pracy instalacji pneumatycznej może przynieść zauważalne rezultaty finansowe i środowiskowe.
Efektywność energetyczna w pneumatyce nie wymaga inwestycji – wymaga świadomości, pomiaru i regulacji.
Utrzymanie efektywności – pomiary, monitoring, edukacja
Osiągnięcie oszczędności energii to dopiero pierwszy krok. Kluczowe jest ich utrzymanie w długim okresie, co wymaga stałego monitoringu, analizy danych i odpowiedniego przeszkolenia personelu. Wiele firm po wykonaniu audytu i regulacji ciśnienia wraca do wcześniejszych strat — najczęściej dlatego, że brakuje bieżącej kontroli parametrów instalacji.

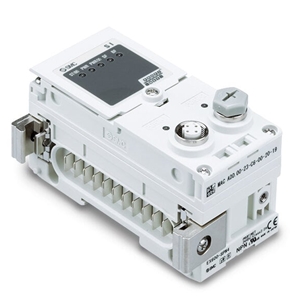

Nowoczesne systemy pomiarowe, takie jak przepływomierze i czujniki SMC PF3A oraz ISE, umożliwiają ciągły nadzór nad ciśnieniem i przepływem sprężonego powietrza. W połączeniu z modułami komunikacyjnymi SMC EX600 dane te mogą być przesyłane bezpośrednio do systemów zarządzania produkcją (MES/SCADA), co pozwala szybko reagować na nieprawidłowości i planować działania prewencyjne.
Dzięki temu operatorzy i działy utrzymania ruchu mogą w czasie rzeczywistym obserwować, jak zmiany ciśnienia wpływają na zużycie energii.
Równie ważna jest edukacja techniczna personelu. Nawet najlepiej dobrane urządzenia pomiarowe nie zapewnią trwałych efektów, jeśli użytkownicy nie rozumieją zależności między ciśnieniem, przepływem a stratami energii. SMC wspiera ten obszar poprzez programy szkoleniowe i materiały edukacyjne, które pomagają inżynierom lepiej wykorzystywać możliwości swoich instalacji. Połączenie monitoringu, automatyzacji i edukacji sprawia, że efektywność energetyczna staje się stałym elementem kultury technicznej zakładu — nie jednorazowym projektem.
Wnioski i rekomendacje
Efektywność energetyczna w pneumatyce to nie chwilowy trend, lecz trwały kierunek rozwoju nowoczesnych zakładów przemysłowych. Każdy niepotrzebny bar ciśnienia, każda nieszczelność czy niekontrolowany przepływ to realna strata energii, którą można zmierzyć, zrozumieć i wyeliminować. Jak pokazuje praktyka, nawet proste działania — audyt, pomiar i regulacja ciśnienia — pozwalają uzyskać oszczędności sięgające 20–30% bez konieczności kosztownych inwestycji.
Podstawą trwałej poprawy efektywności jest cykliczna kontrola parametrów pracy instalacji, wsparta technologią pomiarową i świadomością użytkowników. Rozwiązania SMC, takie jak regulatory ciśnienia ASR/ASQ, zawory proporcjonalne ITV, czujniki ISE czy przepływomierze PF3A, umożliwiają dokładne sterowanie zużyciem powietrza i bieżące monitorowanie wyników. W połączeniu z doświadczeniem Air-Com w zakresie audytów i wdrożeń przemysłowych, stanowią solidną podstawę do długofalowej redukcji kosztów energetycznych.
Każdy zakład produkcyjny może dziś rozpocząć proces optymalizacji — wystarczy zmierzyć, przeanalizować i dostroić parametry pracy instalacji pneumatycznej. Pierwszym krokiem jest audyt, który pokaże, gdzie tkwi potencjał oszczędności. Kolejnym – wdrożenie inteligentnej regulacji i monitoringu.
