Wstęp
Instalacje sprężonego powietrza należą do najbardziej energochłonnych systemów w przemyśle. W wielu zakładach produkcyjnych nawet 20–30% energii zużywanej przez sprężarki może być tracone przez nieszczelności instalacji pneumatycznej.
Nowoczesne rozwiązania automatyki przemysłowej, takie jak standard komunikacyjny IO-Link, umożliwiają monitorowanie parametrów pracy instalacji w czasie rzeczywistym, szybką diagnostykę oraz wdrażanie strategii predykcyjnego utrzymania ruchu.
W artykule wyjaśniamy, jak ograniczyć straty energii w pneumatyce, jakie korzyści daje cyfrowa diagnostyka urządzeń oraz czy magazynowanie energii w sprężonym powietrzu może wspierać integrację przemysłu z odnawialnymi źródłami energii.
Czego dowiesz się z tego artykułu?
-
Czym jest zjawisko „błędnego koła” strat energetycznych w instalacjach sprężonego powietrza
-
Dlaczego standard komunikacyjny IO-Link zyskuje popularność w warstwie urządzeń polowych
-
W jaki sposób dwukierunkowa komunikacja ułatwia diagnostykę instalacji pneumatycznych
-
Jak inteligentne czujniki wspierają predykcyjne utrzymanie ruchu
-
Czy magazynowanie energii z fotowoltaiki w postaci sprężonego powietrza ma uzasadnienie energetyczne

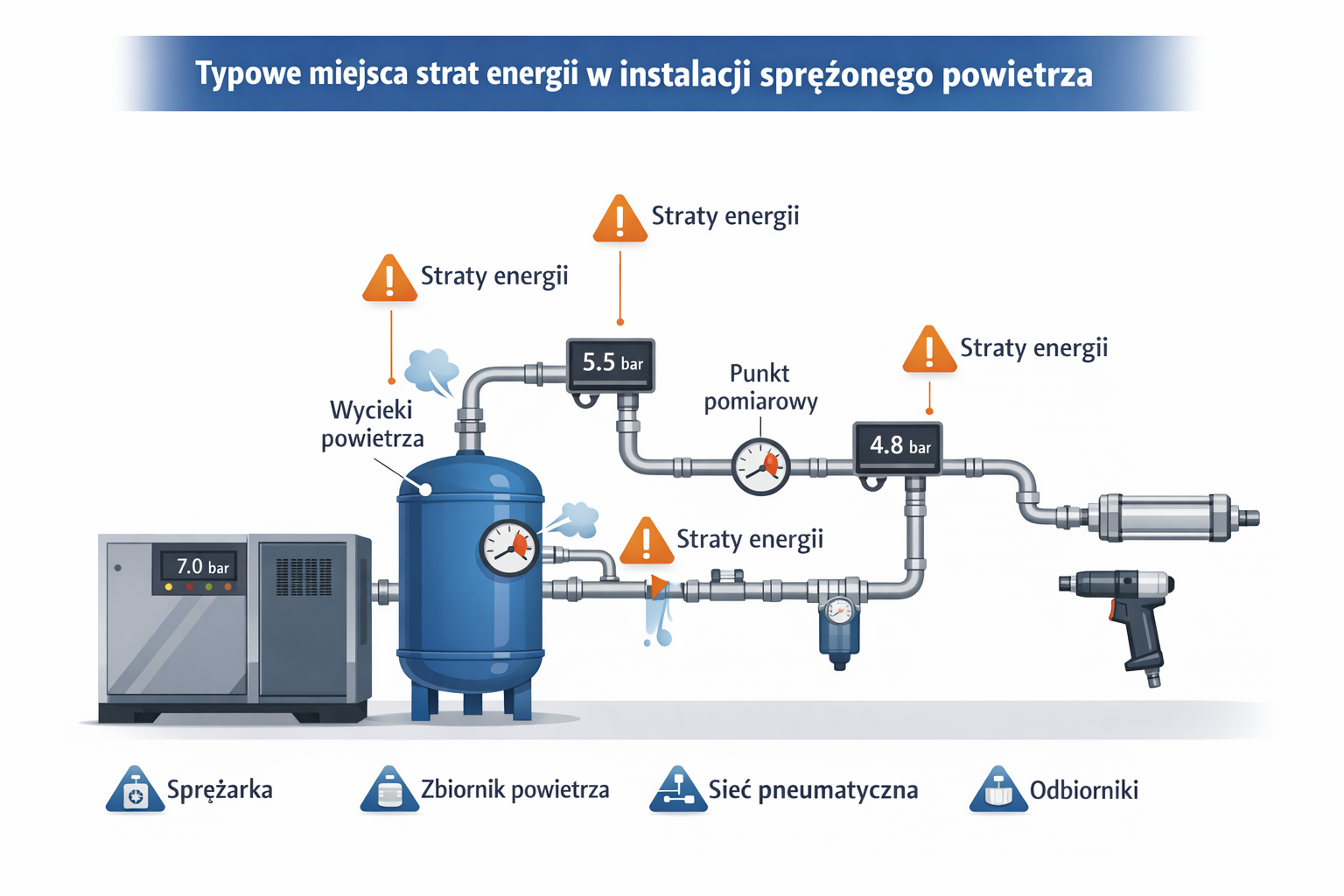

Geneza strat energetycznych układu pneumatycznego
Sprężone powietrze jest jednym z najdroższych nośników energii wykorzystywanych w przemyśle. Wynika to z procesów termodynamicznych zachodzących podczas sprężania powietrza oraz z licznych strat występujących w instalacji.
Jednym z najczęstszych problemów są nieszczelności instalacji, które mogą powodować straty energii sięgające nawet 20–30% całkowitej wydajności systemu sprężonego powietrza (Office of Industrial Technologies, Compressed Air System Leaks, s.1).
Straty te prowadzą do spadków ciśnienia, zwiększonego obciążenia sprężarek oraz wzrostu kosztów energii elektrycznej.
Dlatego coraz większą rolę odgrywa monitorowanie parametrów instalacji pneumatycznych w czasie rzeczywistym. Integracja systemów automatyki umożliwia szybkie wykrywanie anomalii oraz identyfikację miejsc potencjalnych strat energii.
W praktyce wykrywanie takich strat znacząco ułatwiają czujniki przepływu sprężonego powietrza, które pozwalają monitorować zużycie medium w czasie rzeczywistym i szybko identyfikować nieszczelności instalacji.
Właśnie w tym obszarze istotną rolę odgrywają nowoczesne standardy komunikacyjne stosowane na poziomie czujników i elementów wykonawczych.
Czym jest IO-Link i czy warto go wdrożyć?
Współczesna optymalizacja procesów przemysłowych wymaga dokładnego pomiaru i analizy danych procesowych. Jednym z rozwiązań umożliwiających realizację tego celu jest standard komunikacyjny IO-Link.
IO-Link to otwarty protokół komunikacji punkt-punkt zdefiniowany w normie IEC 61131-9, przeznaczony do komunikacji z urządzeniami polowymi, takimi jak czujniki czy elementy wykonawcze.
Komunikacja odbywa się pomiędzy urządzeniem IO-Link a modułem IO-Link Master, który następnie przekazuje dane do systemu sterowania PLC za pomocą magistrali przemysłowej (np. PROFINET, EtherNet/IP czy EtherCAT).
Standard ten jest niezależny od producenta, dzięki czemu w jednej instalacji mogą współpracować urządzenia różnych firm.
W interfejs IO-Link mogą być wyposażone m.in.:
Jedną z największych zalet tego rozwiązania jest możliwość przesyłania dużej ilości danych procesowych oraz diagnostycznych bezpośrednio z urządzeń polowych.
Dwukierunkowa komunikacja: Więcej niż zwykły czujnik
Tradycyjne czujniki przemysłowe najczęściej działają w sposób jednokierunkowy – przesyłają sygnał analogowy lub binarny informujący o aktualnym stanie procesu.
W przypadku standardu IO-Link komunikacja jest dwukierunkowa.
Oznacza to, że system sterowania może:
-
odbierać dane procesowe (np. ciśnienie, temperaturę, przepływ czy wilgotność powietrza),
-
odczytywać informacje diagnostyczne urządzenia,
-
zmieniać parametry pracy czujnika lub elementu wykonawczego.
W IO-Link dane procesowe przesyłane są w formie cyfrowej, a ich długość może wynosić do 32 bajtów w zależności od urządzenia.
Transmisja cyfrowa zwiększa odporność na zakłócenia elektromagnetyczne, które mogą wpływać na klasyczne sygnały analogowe, takie jak 4–20 mA lub 0–10 V.

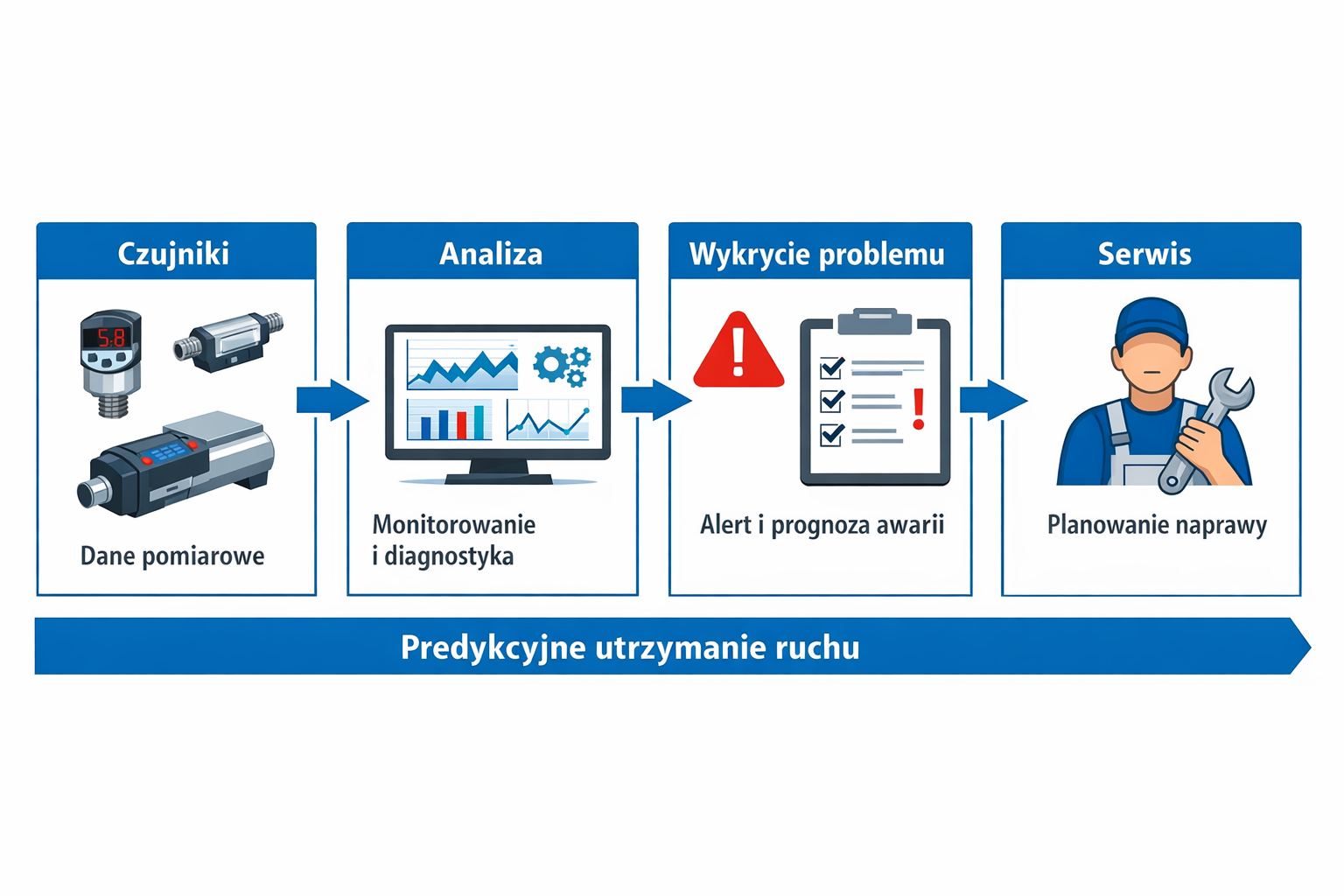

Predykcyjne utrzymanie ruchu
Dostęp do szczegółowych danych diagnostycznych umożliwia wdrażanie strategii predykcyjnego utrzymania ruchu.
Standard IO-Link sam w sobie nie realizuje funkcji predykcyjnych, jednak umożliwia zbieranie danych, które mogą być wykorzystywane przez systemy sterowania lub oprogramowanie analityczne do przewidywania awarii.
Urządzenia IO-Link mogą przekazywać informacje m.in. o:
-
błędach sprzętowych
-
zwarciach lub przerwach w obwodzie
-
przekroczeniu zakresów pracy
-
liczbie cykli pracy zaworu lub siłownika
Dzięki temu możliwe jest planowanie wymiany komponentów podczas planowanych postojów produkcyjnych, zanim dojdzie do awarii.
Dodatkową zaletą jest możliwość jednoznacznej identyfikacji urządzeń w sieci dzięki plikom IODD (IO Device Description), które zawierają szczegółowe informacje o danym urządzeniu.
Synergia OZE: Fotowoltaika a magazynowanie energii w sprężonym powietrzu
W kontekście transformacji energetycznej coraz częściej analizuje się możliwość integracji instalacji sprężonego powietrza z odnawialnymi źródłami energii, takimi jak fotowoltaika.
Jedną z technologii magazynowania energii jest CAES (Compressed Air Energy Storage).
W dużych instalacjach energetycznych nadwyżki energii elektrycznej wykorzystywane są do sprężania powietrza, które następnie magazynowane jest w podziemnych zbiornikach – często w naturalnych kawernach solnych. W okresach zwiększonego zapotrzebowania energia odzyskiwana jest poprzez rozprężanie powietrza napędzające turbiny generujące energię elektryczną.
W przypadku bardzo dużych instalacji przemysłowych rozwiązanie to może być uzasadnione ekonomicznie.
W małych i średnich zakładach produkcyjnych zastosowanie sprężonego powietrza jako magazynu energii jest jednak zazwyczaj mało efektywne energetycznie.
Podczas sprężania powietrza powstają znaczące straty energii w postaci ciepła. W rezultacie całkowita sprawność cyklu magazynowania energii w powietrzu jest znacznie niższa niż w przypadku elektrochemicznych magazynów energii.
Z tego względu w sektorze MŚP znacznie częściej stosuje się magazyny energii oparte na bateriach litowo-jonowych, które mogą magazynować nadwyżki energii z instalacji fotowoltaicznej i zasilać urządzenia produkcyjne w okresach zwiększonego zapotrzebowania.
Redukcja kosztów i uproszczenie układu
Wdrożenie komunikacji IO-Link może przynieść szereg korzyści organizacyjnych i ekonomicznych.
Do najważniejszych należą:
Redukcja okablowania
Urządzenia IO-Link wykorzystują standardowe, nieekranowane przewody trzy- lub czterożyłowe o długości do około 20 metrów.
Uproszczenie infrastruktury sterowania
Zastosowanie IO-Link pozwala ograniczyć liczbę analogowych kart wejść/wyjść w sterownikach PLC, ponieważ wiele danych procesowych może być przesyłanych cyfrowo przez moduł IO-Link Master.
Standaryzacja urządzeń
Wiele inteligentnych czujników wyposażonych w IO-Link jest dostępnych w cenach zbliżonych do klasycznych czujników analogowych, co ułatwia wdrażanie nowych rozwiązań w istniejących instalacjach.

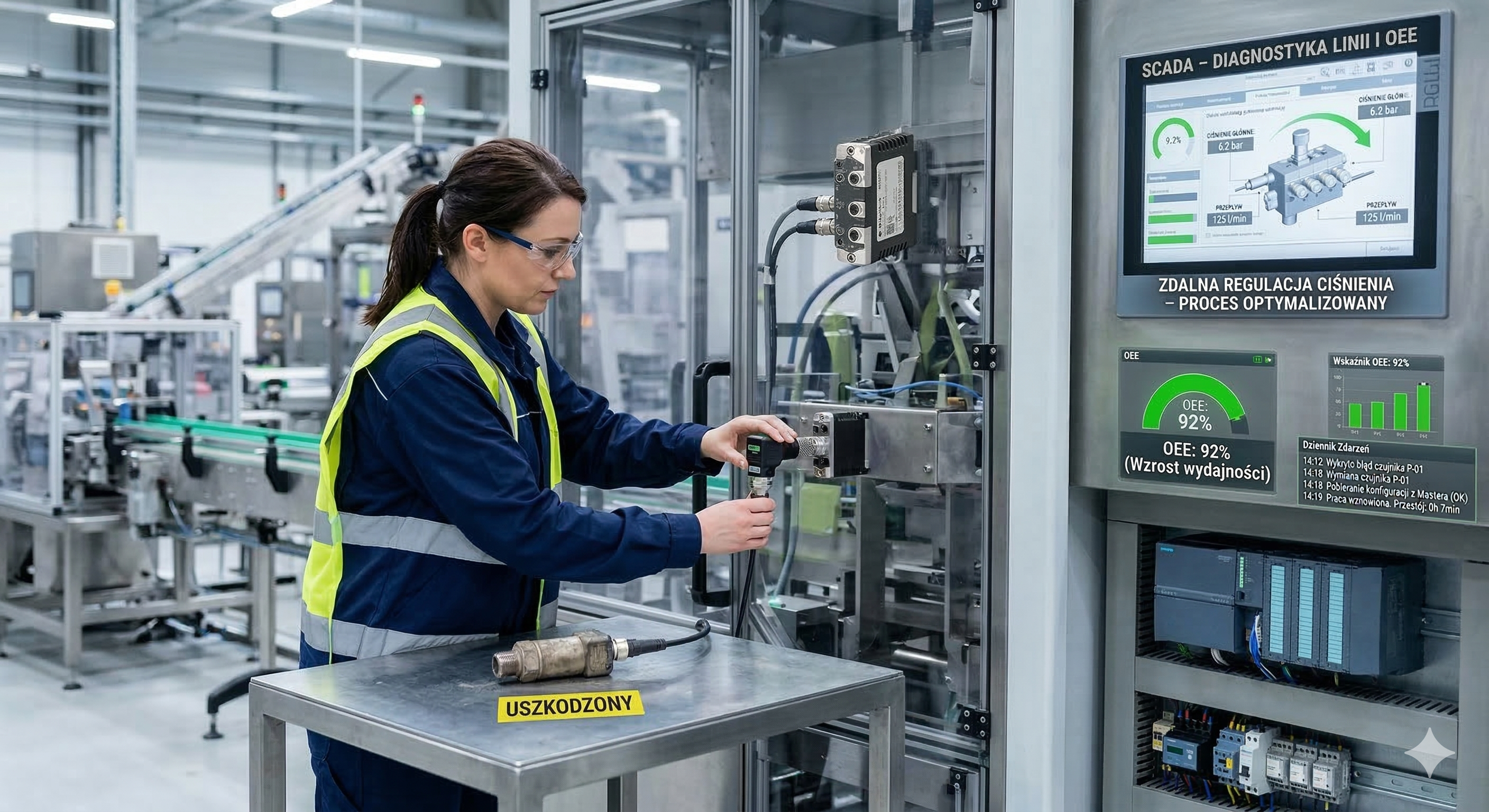

Plug & Play – Szybka wymiana i elastyczność produkcji
Istotną zaletą systemu IO-Link jest możliwość automatycznego przywracania konfiguracji urządzeń.
Parametry urządzenia mogą być przechowywane w module IO-Link Master. W przypadku wymiany uszkodzonego czujnika nowe urządzenie po podłączeniu do systemu automatycznie otrzymuje zapisaną wcześniej konfigurację.
Oznacza to, że pracownik utrzymania ruchu nie musi ręcznie parametryzować urządzenia – konfiguracja zostaje przywrócona automatycznie, co znacząco skraca czas przestoju maszyny.
Dwukierunkowa komunikacja umożliwia również zmianę parametrów pracy instalacji z poziomu systemu sterowania. Przykładowo możliwe jest dostosowanie ciśnienia pracy wyspy zaworowej do aktualnego procesu produkcyjnego bez konieczności ręcznej regulacji urządzeń.
Takie podejście pozwala uniknąć przewymiarowania układów pneumatycznych oraz ograniczyć zużycie energii przez sprężarki.
W rezultacie poprawia się wydajność produkcji, niezawodność instalacji oraz wskaźnik OEE (Overall Equipment Effectiveness) całego zakładu.
Najważniejsze wnioski
Instalacje sprężonego powietrza należą do najbardziej energochłonnych systemów w przemyśle. W wielu zakładach produkcyjnych nawet 20–30% energii zużywanej przez sprężarki może być tracone przez nieszczelności instalacji pneumatycznej.
Nowoczesne technologie automatyki przemysłowej, takie jak standard komunikacyjny IO-Link, umożliwiają dokładne monitorowanie parametrów pracy instalacji. Dzięki temu możliwe jest szybkie wykrywanie anomalii, optymalizacja zużycia energii oraz wdrażanie strategii predykcyjnego utrzymania ruchu.
Integracja inteligentnych czujników, cyfrowej diagnostyki oraz systemów zarządzania energią sprawia, że współczesna pneumatyka staje się ważnym elementem transformacji przemysłu w kierunku Przemysłu 4.0 oraz zrównoważonej produkcji.
FAQ – najczęściej zadawane pytania
Dlaczego sprężone powietrze jest jednym z najdroższych nośników energii w przemyśle?
Produkcja sprężonego powietrza wymaga dużych ilości energii elektrycznej potrzebnej do napędzania sprężarek. Dodatkowo w procesie sprężania powietrza powstają znaczne straty energii w postaci ciepła. Z tego powodu efektywność energetyczna instalacji pneumatycznych jest kluczowa dla ograniczania kosztów produkcji.
Jakie są najczęstsze źródła strat energii w instalacjach pneumatycznych?
Najczęstsze przyczyny strat energii w systemach sprężonego powietrza to:
-
nieszczelności instalacji pneumatycznej
-
niewłaściwie dobrane ciśnienie robocze
-
nieefektywne sterowanie sprężarkami
-
brak monitorowania parametrów instalacji
W wielu zakładach przemysłowych wycieki powietrza mogą powodować nawet 20–30% strat energii.
Czym jest IO-Link i dlaczego stosuje się go w automatyce przemysłowej?
IO-Link to otwarty standard komunikacji dla czujników i urządzeń polowych, który umożliwia cyfrową wymianę danych pomiędzy urządzeniami a systemem sterowania PLC. Dzięki temu możliwe jest nie tylko odczytywanie danych procesowych, ale także parametryzacja urządzeń oraz dostęp do informacji diagnostycznych.
Standard IO-Link upraszcza instalację systemów automatyki, zmniejsza liczbę przewodów oraz ułatwia diagnostykę maszyn.
Czy sprężone powietrze może być magazynem energii z fotowoltaiki?
Magazynowanie energii w sprężonym powietrzu (CAES – Compressed Air Energy Storage) jest stosowane w dużych instalacjach energetycznych. W przypadku większości zakładów przemysłowych bardziej efektywne energetycznie pozostają jednak magazyny energii oparte na bateriach litowo-jonowych, które charakteryzują się wyższą sprawnością całego cyklu magazynowania energii.
