Wprowadzenie
Pneumatyka w przemyśle farmaceutycznym przynależy do tych gałęzi przemysłu, w których samo medium jak i napędy nie są wyłącznie pomocnicze, ale często stają się elementem bezpośrednio wpływającym na jakość produktu, stabilność procesu i zgodność z GMP. W szczególności w procesach sterylnych oraz aseptycznych systemy pneumatyczne muszą być projektowane tak, aby ograniczać ryzyko kontaminacji cząstkami, wodą, olejem i mikroorganizmami, a jednocześnie zapewniać wysoką powtarzalność ruchu, szybką odpowiedź i łatwość monitorowania. W Polsce podstawą regulacyjną w tym obszarze jest rozporządzenie Ministra Zdrowia w sprawie wymagań Dobrej Praktyki Wytwarzania, którego nowelizacja obowiązuje od 18 grudnia 2024 r. i obejmuje m.in. Aneks nr 1 „Wytwarzanie sterylnych produktów leczniczych”; z kolei normy z rodziny ISO 8573 i ISO 14644 należy traktować jako uznane punkty odniesienia technicznego, a nie samodzielne przepisy prawa.
System pneumatyczny jest bezpieczny wtedy, gdy ruch, siła i dynamika elementów wykonawczych pozostają pod kontrolą nie tylko w warunkach nominalnych, ale również po zaniku i powrocie zasilania, przy lokalnym spadku ciśnienia, pogorszeniu jakości powietrza, nieszczelności albo błędzie obsługowym. To właśnie takie odchylenia najczęściej prowadzą do zatrzymań linii, nieprzewidywalnych ruchów siłowników, wtórnych uszkodzeń komponentów i nieplanowanych wejść serwisu w obszar maszyny.
Czego dowiesz się z tego artykułu?
- Dlaczego jakość sprężonego powietrza w farmacji bywa równie krytyczna jak jakość samego surowca?
- W których operacjach technologicznych pneumatyka odpowiada za bezpieczeństwo i powtarzalność procesu?
- Jakie wymagania stawiają farmacji GMP, cleanroomy i higieniczna konstrukcja komponentów?
- Jak dobrać układ pneumatyczny tak, aby ograniczyć ryzyko awarii, zanieczyszczeń i odchyleń jakościowych?
Dlaczego pneumatyka jest tak ważna w przemyśle farmaceutycznym?
Pneumatyka jest szeroko stosowana w farmacji, ponieważ łączy szybką dynamikę pracy, prostą konstrukcję wykonawczą, wysoką niezawodność i łatwość integracji z automatyką procesową. Pneumatycznie sterowane zawory procesowe odgrywają kluczową rolę w praktycznie każdej instalacji produkcyjnej związanej z transportem i kontrolą mediów, a nowoczesne głowice sterujące oraz układy zdecentralizowane umożliwiają jednoczesne sterowanie, sprzężenie zwrotne, diagnostykę i komunikację fieldbus.
Jednocześnie farmacja stawia pneumatyce znacznie wyższe wymagania niż większość innych branż. W środowiskach sterylnych i aseptycznych medium pomocnicze, armatura, przewody, siłowniki, wyspy zaworowe czy elementy przygotowania powietrza muszą być oceniane nie tylko pod kątem funkcjonalnym, ale także pod kątem ryzyka dla produktu. W polskich realiach punktem odniesienia są wymagania GMP wynikające z krajowego rozporządzenia Ministra Zdrowia oraz wdrożonego do niego Aneksu nr 1, a nie samo odwołanie do dokumentu Komisji Europejskiej w oderwaniu od polskiego aktu wykonawczego.
Gdzie pneumatyka pracuje dla farmacji?
W farmacji pneumatyka pojawia się zarówno w operacjach procesowych, jak i pomocniczych. Z technicznego punktu widzenia najważniejsze obszary to:
Sterowanie zaworami procesowymi
Najbardziej oczywiste zastosowanie to zawory membranowe, grzybkowe, siedzeniowe, kulowe i motylkowe sterowane pneumatycznie. Odpowiadają one za otwieranie, zamykanie i modulację przepływu cieczy, gazów i pary w procesach przygotowania mediów, filtracji, transferu, napełniania, CIP/SIP oraz dystrybucji wody i produktów pośrednich. W farmacji są cenione za szybką reakcję, możliwość pracy cyklicznej i łatwe sprzężenie z pozycjonerami oraz systemami diagnostycznymi.
W aplikacjach aseptycznych i higienicznych istotne są konstrukcje, w których siłownik jest szczelnie oddzielony od medium, co zmniejsza ryzyko wtórnej kontaminacji i ułatwia utrzymanie integralności procesu. Przykładem są zawory do napełniania przeznaczone do szybkich cykli przełączania, z hermetycznym oddzieleniem napędu od medium i materiałami zgodnymi z wymaganiami dla kontaktu procesowego.
Napełnianie, dozowanie i procesy aseptyczne
W farmacji precyzja pneumatyki jest szczególnie ważna przy napełnianiu fiolek, butelek, ampułek i systemów jednorazowych, gdzie liczy się czas reakcji, stabilność położenia, powtarzalność przełączeń i ograniczenie martwych stref. Wymagania GMP dla procesów sterylnych i aseptycznych kładą nacisk na minimalizację ryzyka kontaminacji, w tym przez odpowiedni dobór urządzeń, ograniczenie interwencji i stosowanie rozwiązań technicznych zmniejszających kontakt człowieka z procesem. W Polsce należy je odnosić do krajowych wymagań DPW/GMP, a nie do zagranicznych wytycznych jako źródeł obowiązku prawnego.
Transport pneumatyczny proszków, granulatów i gotowych form
Sprężone powietrze lub próżnia są wykorzystywane do transportu proszków, granulatów, tabletek i kapsułek. W takich zastosowaniach medium transportowe może mieć bezpośredni kontakt z produktem, dlatego jego jakość przestaje być zagadnieniem „utrzymania ruchu”, a staje się częścią kontroli jakości procesu. Źródła branżowe podkreślają, że zanieczyszczenia w sprężonym powietrzu mogą obniżać jakość wyrobu końcowego i przyspieszać zużycie komponentów instalacji.
Czyszczenie, osuszanie i operacje pomocnicze
Pneumatyka jest używana także do wydmuchiwania cząstek, suszenia opakowań pierwotnych, pracy układów blow-off, sterowania maszynami pakującymi oraz zasilania elementów automatyki. W farmacji nawet te „pomocnicze” obszary mogą mieć znaczenie krytyczne, jeżeli powietrze styka się z fiolką, korkiem, opakowaniem lub strefą o wysokiej czystości. Dlatego to, czy dane powietrze jest „procesowe” czy „techniczne”, powinno wynikać z analizy ryzyka, a nie z nazwy instalacji.
Bezpieczeństwo zaczyna się od jakości sprężonego powietrza
W Polsce należy odwoływać się do rozporządzenia Ministra Zdrowia w sprawie wymagań Dobrej Praktyki Wytwarzania, w tym do zmienionego Aneksu nr 1 „Wytwarzanie sterylnych produktów leczniczych”, obowiązującego od 18 grudnia 2024 r. Wymagania te przewidują, że gazy mające bezpośredni kontakt z produktem lub powierzchniami opakowania pierwotnego powinny mieć odpowiednią jakość chemiczną, cząstkową i mikrobiologiczną. W praktyce trzeba zdefiniować istotne parametry, w tym zawartość oleju i wody, z uwzględnieniem zastosowania gazu, konstrukcji systemu jego wytwarzania oraz odpowiednich wymagań farmakopealnych lub jakościowych produktu. Dodatkowo gazy używane w procesach aseptycznych powinny być filtrowane przy punkcie użycia przez filtr klasy sterylizującej o nominalnej wielkości porów maksymalnie 0,22 µm, a jakość mikrobiologiczna gazu ma być okresowo monitorowana przy punkcie użycia.
To bardzo istotna wskazówka praktyczna. Oznacza ona, że w farmacji nie można ograniczyć się do centralnej stacji przygotowania sprężonego powietrza. W wielu aplikacjach potrzebne są także filtry końcowe, monitoring przy punkcie odbioru, kontrola integralności filtrów oraz kontrola odcinka instalacji znajdującego się za filtrem sterylizującym.
Dlaczego sama norma ISO 8573 nie rozwiązuje wszystkiego?
Norma z rodziny ISO 8573, a w polskiej praktyce jej odpowiednik wprowadzony jako PN-EN ISO, porządkuje klasy czystości sprężonego powietrza względem cząstek stałych, wody i oleju. Jest więc bardzo ważnym punktem odniesienia technicznego, ale nie stanowi samodzielnego przepisu prawa i nie podaje jednej gotowej klasy „dla farmacji”. Ostateczny poziom jakości powinien wynikać z analizy ryzyka, przeznaczenia medium i charakteru kontaktu z produktem. W Polsce trzeba też pamiętać, że stosowanie Polskich Norm jest co do zasady dobrowolne, nawet jeśli są one powszechnie używane jako baza specyfikacji i kwalifikacji technicznej.
Z punktu widzenia projektanta oznacza to konieczność rozdzielenia co najmniej trzech kategorii zastosowań:
- powietrze z bezpośrednim kontaktem z produktem,
- powietrze z kontaktem pośrednim lub ze strefą krytyczną,
- powietrze sterujące i narzędziowe bez kontaktu z produktem.
Dopiero po takim podziale można dobrać odpowiednie klasy filtracji, osuszania, separacji oleju, monitoring i zakres kwalifikacji. Wysokie ryzyko procesu nie powinno być kompensowane tylko „lepszym filtrem”, ale całym łańcuchem kontroli medium.
Jakie zanieczyszczenia są najgroźniejsze?
Najczęściej analizuje się cztery grupy zagrożeń:
- cząstki stałe, które mogą trafić do produktu lub zakłócać pracę armatury,
- woda i wilgoć, sprzyjające kondensacji, korozji, niestabilności procesu i rozwojowi mikroorganizmów,
- olej ciekły i opary oleju, szczególnie krytyczne tam, gdzie medium ma kontakt z produktem,
- mikroorganizmy, które przy aplikacjach aseptycznych i sterylnych stają się ryzykiem pierwszoplanowym.
Takie podejście jest spójne zarówno z wymaganiami GMP, jak i z praktyką opisu jakości sprężonego powietrza według norm technicznych stosowanych w branży.
Źródła techniczne wskazują, że zanieczyszczenia mogą pochodzić nie tylko z samej sprężarki, lecz także z powietrza zasysanego, armatury, rurociągów, połączeń i elementów eksploatacyjnych. To ważne, bo w praktyce zakład może mieć bardzo dobrą sprężarkownię, a mimo to generować ryzyko na odcinku dystrybucji lub na punkcie użycia.
Precyzja produkcji: gdzie pneumatyka naprawdę robi różnicę?
W farmacji precyzja nie oznacza wyłącznie dokładności położenia tłoczyska. Znacznie częściej chodzi o powtarzalność cyklu, stabilność przełączeń, czas odpowiedzi, kontrolę przepływu i przewidywalność zachowania układu w długich seriach produkcyjnych. To szczególnie ważne w napełnianiu, dozowaniu, sekwencjach CIP/SIP, sterowaniu zaworami procesowymi oraz tam, gdzie odchylenie czasowe może wpływać na jakość partii.
Nowoczesne głowice sterujące, wyspy zaworowe i cyfrowe sterowniki zaworów umożliwiają nie tylko realizację ruchu, ale także bieżącą diagnostykę stanu armatury, identyfikację problemów dynamicznych i ocenę „zdrowia” zaworu bez wyłączania procesu. W praktyce przekłada się to na mniejszą liczbę nieplanowanych postojów, bardziej przewidywalną konserwację i lepsze udokumentowanie stanu technicznego elementów krytycznych.
To ma szczególne znaczenie w środowisku regulowanym, gdzie nie wystarcza samo „działa / nie działa”. Coraz ważniejsze staje się podejście oparte na danych trendowych, diagnostyce i weryfikowalnej powtarzalności, bo właśnie ono wspiera odchylenia, CAPA, kwalifikację i kontrolę zmian. Wymagania GMP dla mediów i procesów wysokiego ryzyka wspierają właśnie takie podejście do monitoringu i trendowania parametrów krytycznych.
Cleanroom i higieniczna konstrukcja komponentów
W farmacji istotny jest nie tylko kontakt medium z produktem, ale także emisja cząstek przez same komponenty pneumatyczne do środowiska kontrolowanego.
ISO 14644 i znaczenie emisji cząstek
Norma ISO 14644-1, a w polskiej praktyce jej odpowiednik PN-EN ISO 14644-1, służy do klasyfikacji czystości powietrza w cleanroomach według stężenia cząstek unoszonych w powietrzu. To ważny punkt odniesienia technicznego, ale nie należy przedstawiać go jako samodzielnego przepisu prawa. W praktyce producenci automatyki wykorzystują tę normę do oceny przydatności rozwiązań do pracy w cleanroomach. O przydatności komponentu do cleanroomu decyduje jego emisja cząstek, a nie wyłącznie jego podstawowa funkcjonalność mechaniczna.
Z praktycznego punktu widzenia oznacza to, że przy doborze pneumatyki do farmacji trzeba ocenić nie tylko parametry funkcjonalne, ale także:
- generację cząstek,
- sposób smarowania,
- materiały konstrukcyjne,
- sposób pakowania i przygotowania do wniesienia do strefy czystej,
- łatwość czyszczenia powierzchni zewnętrznych,
- odporność na środki myjące i dezynfekcyjne.
Higieniczna geometria i materiały
W aplikacjach procesowych duże znaczenie mają gładkie powierzchnie, ograniczenie szczelin, martwych przestrzeni i miejsc trudnych do mycia, a także odpowiednia odporność korozyjna i kompatybilność materiałowa. Standardy takie jak ASME BPE można traktować jako ważny branżowy punkt odniesienia przy projektowaniu urządzeń bioprocesowych i farmaceutycznych, ale nie jako przepis obowiązujący w Polsce. Podobnie wytyczne EHEDG mają status eksperckich wytycznych projektowych, a nie źródła obowiązku prawnego.
W praktyce oznacza to, że dobór siłownika lub głowicy sterującej nie powinien być oderwany od geometrii całego węzła zaworowego. Nawet najlepszy napęd nie zrekompensuje złej konstrukcji korpusu, nieodpowiednich uszczelnień, źle poprowadzonego orurowania czy braku możliwości skutecznego mycia i odwadniania układu. Krajowe wymagania GMP zwracają uwagę także na dokumentowanie tras rurociągów, spadków, długości, zaworów, filtrów, spustów i punktów poboru.
Jakie wymagania powinien spełniać układ pneumatyczny w farmacji?
| Obszar | Co trzeba ocenić | Dlaczego to ważne |
|---|---|---|
| Jakość medium | cząstki, woda, olej, mikrobiologia, filtracja końcowa | medium może bezpośrednio wpływać na produkt i zgodność z GMP |
| Ryzyko procesowe | kontakt bezpośredni, pośredni lub brak kontaktu z produktem | od tego zależy poziom kwalifikacji i monitoringu |
| Precyzja sterowania | czas reakcji, powtarzalność, liczba cykli, diagnostyka | wpływa na stabilność procesu i powtarzalność partii |
| Higiena konstrukcji | materiały, szczelność, martwe strefy, łatwość mycia | ogranicza kontaminację i wspiera CIP/SIP |
| Kompatybilność cleanroom | emisja cząstek, opakowanie clean, środki smarne | komponent nie może pogarszać klasy czystości środowiska |
| Utrzymanie i walidacja | monitoring, trendy, integralność filtrów, dokumentacja | bez danych trudno wykazać kontrolę procesu podczas audytu |
W praktyce wymagania te wynikają z połączenia trzech warstw: obowiązujących wymagań GMP, analizy ryzyka dla konkretnej aplikacji oraz dobrowolnie stosowanych norm i standardów technicznych, takich jak PN-EN ISO czy branżowe wytyczne higienicznego projektowania.
Typowe rozwiązania techniczne w farmacji
Odporność układu pneumatycznego nie oznacza braku awarii. Oznacza zdolność systemu do utrzymania kontroli nad ruchem i energią, ograniczenia skutków odchylenia oraz wcześniejszego ujawniania symptomów problemu. W praktyce taki układ powinien spełniać kilka warunków.
Sprężone powietrze bezolejowe lub skutecznie odolejone
W zastosowaniach z ryzykiem kontaktu z produktem priorytetem jest ograniczenie ryzyka przeniesienia oleju ciekłego i aerozoli. W praktyce oznacza to zwykle dobór sprężarek bezolejowych albo wielostopniowego systemu filtracji i adsorpcji, uzupełnionego kontrolą jakości przy punkcie użycia. Same deklaracje producenta sprężarki nie zwalniają z walidacji całego łańcucha od wytwarzania do punktu odbioru.
Osuszanie medium i kontrola punktu rosy
Wilgoć w instalacji może powodować kondensację, korozję, niestabilność procesu i pogorszenie jakości produktu, szczególnie przy materiałach higroskopijnych, operacjach pakowania oraz aplikacjach blow-off i suszenia. Źródła branżowe wskazują, że na trasie od centralnej stacji uzdatniania do maszyny powietrze może wtórnie pobrać wilgoć, dlatego w krytycznych punktach stosuje się dodatkowe osuszanie lokalne.

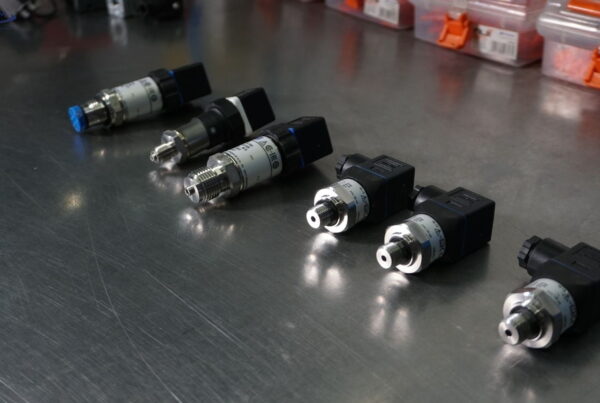

Czytelność diagnostyczna
Układ powinien umożliwiać szybkie rozróżnienie, czy problem dotyczy źródła zasilania, rozdziału medium, elementu wykonawczego czy jakości powietrza. Monitoring przepływu i ciśnienia znacząco skraca drogę do przyczyny źródłowej.
Filtracja sterylna przy punkcie użycia
W procesach aseptycznych końcowa filtracja gazu przy punkcie użycia wynika z obowiązujących wymagań GMP dla sterylnych produktów leczniczych. Oznacza to najczęściej zastosowanie filtrów klasy sterylizującej 0,22 µm, z odpowiednią procedurą integralności, sterylizacji i okresowego monitoringu mikrobiologicznego. Producenci filtracji przemysłowej oferują w tym celu sterylne wkłady do sprężonego powietrza i gazów procesowych oraz obudowy ze stali nierdzewnej przeznaczone do aplikacji o wysokiej czystości.
Zawory zintegrowane z diagnostyką i komunikacją
W nowoczesnych liniach coraz większą rolę odgrywają głowice sterujące z feedbackiem, elektrozaworem i komunikacją sieciową. Taka architektura skraca okablowanie, upraszcza serwis, poprawia widoczność stanu instalacji i wspiera predykcyjne utrzymanie ruchu. W warunkach farmaceutycznych ma to dodatkową wartość, bo łatwiej powiązać stan elementu wykonawczego z przebiegiem partii, alarmami i trendami.
Najczęstsze błędy projektowe i eksploatacyjne
Traktowanie całej instalacji sprężonego powietrza jednakowo
Jednym z najczęstszych błędów jest przyjęcie jednej klasy jakości dla całej sieci. W farmacji bardziej racjonalne jest rozdzielenie instalacji według krytyczności punktu użycia. Inne wymagania będzie miało powietrze do siłownika zaworu poza strefą krytyczną, inne powietrze do wydmuchiwania fiolek, a jeszcze inne gaz używany w aseptycznym kontakcie z produktem.
Pomijanie odcinka „za filtrem końcowym”
W praktyce problemem bywa nie sam filtr sterylizujący, lecz odcinek przewodu i armatury za filtrem, który nie został odpowiednio zaprojektowany, zdezynfekowany lub zabezpieczony. Obowiązujące wymagania GMP wskazują, że orurowanie znajdujące się za końcowym filtrem sterylizującym powinno być sterylizowane.
Dobór komponentów bez analizy emisji cząstek
Zwykły siłownik lub elektrozawór może dobrze działać mechanicznie, ale okazać się nieodpowiedni do strefy czystej ze względu na emisję cząstek, nieodpowiedni smar lub niewłaściwe opakowanie transportowe. Wersje cleanroomowe i higieniczne trzeba więc traktować jako odrębną kategorię rozwiązań, a nie jako zwykły wariant standardowego komponentu.
Brak monitoringu trendów
W środowisku farmaceutycznym zbyt późna reakcja na dryft parametrów może skutkować nie tylko awarią, ale także odchyleniem jakościowym, koniecznością dochodzenia przyczyny i ryzykiem dla partii. Dlatego równie ważne jak sama filtracja są regularne pomiary, trendowanie parametrów krytycznych i udokumentowana konserwacja.
Jak dobierać pneumatykę do aplikacji farmaceutycznych?
1. Zacznij od analizy punktu użycia
Najpierw trzeba ustalić:
- czy medium ma kontakt z produktem,
- czy ma kontakt z opakowaniem pierwotnym,
- czy jest używane w procesie aseptycznym,
- czy jest uwalniane do cleanroomu,
- czy pracuje tylko jako medium sterujące poza strefą krytyczną.
4. Uwzględnij diagnostykę i walidację
W farmacji lepiej sprawdzają się układy, które dają możliwość:
- odczytu położenia i stanu zaworu,
- diagnostyki pogorszenia pracy,
- integracji z systemem sterowania,
- łatwego wykazania historii pracy i czynności serwisowych.
2. Określ klasę jakości medium i sposób jej utrzymania
Następnie należy określić wymaganą jakość zgodnie z normą techniczną stosowaną do klasyfikacji sprężonego powietrza, najlepiej w polskim kontekście odnosząc się do odpowiedniej PN-EN ISO, ale uzupełnić ją o wymagania procesowe, mikrobiologiczne i walidacyjne. W farmacji kluczowe jest nie tylko osiągnięcie wymaganej klasy w dniu odbioru, ale jej utrzymywanie w czasie, z udokumentowanym monitoringiem.
3. Dobierz konstrukcję higieniczną i cleanroomową
Jeżeli komponent pracuje w strefie czystej lub aseptycznej, trzeba sprawdzić:
- emisję cząstek,
- materiały i kompatybilność chemiczną,
- możliwość czyszczenia i dezynfekcji,
- sposób pakowania do cleanroomu,
- dostępność dokumentacji materiałowej i jakościowej.
FAQ – Często zadawane pytania
Co najczęściej obniża precyzję układu pneumatycznego w farmacji?
Najczęstsze przyczyny to niestabilna jakość medium, wilgoć, niewłaściwie dobrane zawory i siłowniki, brak diagnostyki, zanieczyszczenia w instalacji oraz traktowanie całej sieci sprężonego powietrza jednakowo bez podziału na punkty krytyczne i niekrytyczne.
Czy sprężone powietrze w farmacji zawsze musi być sterylne?
Nie zawsze. To zależy od punktu użycia i analizy ryzyka. Gdy gaz ma bezpośredni kontakt z produktem lub jest używany w procesie aseptycznym, wymagania są znacznie wyższe i mogą obejmować filtrację sterylizującą przy punkcie użycia oraz monitoring mikrobiologiczny.
Czy norma ISO 8573 wystarczy do określenia wymagań dla farmacji?
Nie w pełni. To ważna norma techniczna do klasyfikacji czystości sprężonego powietrza, ale dla farmacji trzeba ją uzupełnić o wymagania GMP, wymagania procesu, analizę ryzyka i wymagania mikrobiologiczne. W Polsce należy też pamiętać, że Polskie Normy są dobrowolne.
Jakie komponenty pneumatyczne najczęściej stosuje się w farmacji?
Najczęściej są to pneumatycznie sterowane zawory procesowe, siłowniki, głowice sterujące, elementy przygotowania powietrza, filtry końcowe, armatura przy punktach użycia oraz komponenty cleanroomowe o niskiej emisji cząstek.
Podsumowanie
Najważniejsze wnioski:
- Sprężone powietrze w farmacji może być medium krytycznym dla jakości produktu, zwłaszcza przy bezpośrednim kontakcie z produktem lub opakowaniem pierwotnym.
- W Polsce właściwym punktem odniesienia regulacyjnego są wymagania GMP wynikające z rozporządzenia Ministra Zdrowia, w tym Aneks nr 1 dotyczący wytwarzania sterylnych produktów leczniczych.
- Normy z rodziny PN-EN ISO 8573 i PN-EN ISO 14644 są ważnymi punktami odniesienia technicznego, ale ich stosowanie jest co do zasady dobrowolne.
- Precyzja i bezpieczeństwo wynikają nie tylko z samego siłownika czy zaworu, lecz z całego systemu: uzdatniania medium, filtracji końcowej, konstrukcji higienicznej, kompatybilności cleanroomowej, diagnostyki i utrzymania ruchu.
W przemyśle farmaceutycznym dobra pneumatyka to taka, która jednocześnie zapewnia czystość medium, higieniczną konstrukcję, powtarzalne sterowanie i udokumentowaną kontrolę ryzyka, przy czym w Polsce podstawą obowiązków są wymagania GMP wdrożone do krajowego prawa, a normy techniczne i standardy branżowe pełnią rolę punktów odniesienia projektowego.
