Wprowadzenie
Technika liniowa obejmuje komponenty, które umożliwiają kontrolowany ruch prostoliniowy przy określonej dokładności, nośności i dynamice. W praktyce nie jest to jedna technologia, lecz kilka różnych rodzin rozwiązań: od prowadnic profilowych, przez łożyska liniowe pracujące na wałkach, po układy rolkowe, ślizgowe i zespoły przenoszące jednocześnie ruch liniowy oraz moment obrotowy.
To ważne rozróżnienie, bo w wielu projektach pytanie nie brzmi: „jaki wózek kupić?”, tylko raczej: „jaki typ prowadzenia będzie właściwy dla tej maszyny?”. Innych cech oczekuje oś szybkiego pick&place, innych stanowisko pomiarowe, a jeszcze innych układ pracujący w zapyleniu, wilgoci lub przy ograniczonej przestrzeni montażowej.
Czego dowiesz się z tego artykułu?
-
Jakie są najważniejsze rodzaje systemów techniki liniowej i czym różnią się w praktyce?
-
Kiedy lepszym wyborem będą łożyska liniowe na wałkach, a kiedy prowadnice profilowe?
-
Co oznaczają w katalogach nośność dynamiczna, nośność statyczna, trwałość i klasa dokładności?
-
Jak dobrać system pod kątem dynamiki, sztywności, tolerancji niewspółosiowości i warunków środowiskowych?
Technika liniowa to nie tylko prowadnica profilowa
W potocznym języku technika liniowa często kojarzy się wyłącznie z prowadnicą profilową i wózkiem. To tylko część rynku. Producenci dzielą rozwiązania liniowe na kilka podstawowych grup: ball rail systems, roller rail systems, linear bushings and shafts, miniature guides, cam roller guides oraz układy specjalne, takie jak ball spline, które oprócz ruchu liniowego mogą przenosić także moment obrotowy.
Z punktu widzenia doboru najważniejsze jest, aby nie mieszać pojęć. Prowadnica profilowa to zwykle rozwiązanie do zadań o wyższej sztywności i precyzji. Łożysko liniowe na wałku jest prostsze konstrukcyjnie i często bardziej ekonomiczne. Układ ślizgowy może z kolei wygrywać tam, gdzie priorytetem jest odporność na zabrudzenia, praca bez klasycznego smarowania albo niski koszt eksploatacji.
Rodzaje techniki liniowej i ich typowe zastosowania
Łożyska liniowe na wałkach
To klasyczne rozwiązanie, w którym tuleja liniowa porusza się po hartowanym i szlifowanym wałku. W zależności od wykonania można spotkać wersje zamknięte, otwarte, samonastawne, kompaktowe i cięższe odmiany do większych obciążeń. Przy dłuższych odcinkach lub wyższych obciążeniach stosuje się wałki podparte, bo sam wałek nie powinien pracować jak niekontrolowany element sprężysty.
Dużą zaletą tej grupy jest prostota integracji. Takie układy dobrze sprawdzają się w automatyce lekkiej, urządzeniach transportowych, osłonach, prostych osiach pomocniczych i tam, gdzie nie jest wymagana najwyższa możliwa sztywność. Część standardowych łożysk liniowych ma również zdolność kompensacji niewspółosiowości; Ewellix podaje dla standardowego zakresu samonastawność rzędu ±30 minut kątowych.

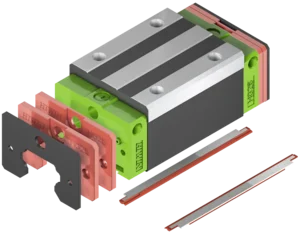

Prowadnice profilowe
Prowadnice profilowe wykorzystują szynę z precyzyjnymi bieżniami i jeden lub kilka wózków. To rozwiązanie wybiera się wtedy, gdy ważne są zwartość zabudowy, wysoka precyzja ruchu, duża nośność i możliwość budowy sztywnych osi roboczych. W katalogach producentów występują warianty kulkowe, rolkowe, miniaturowe, wysokoprecyzyjne oraz odporne korozyjnie.
W praktyce prowadnice profilowe dominują w centrach obróbczych, osiach automatyki, manipulatorach, maszynach pakujących, systemach pomiarowych i urządzeniach półprzewodnikowych. Ich przewaga rośnie, gdy trzeba uzyskać wysoką powtarzalność, dobrą geometrię ruchu i przewidywalne parametry przy złożonych obciążeniach.
Prowadnice rolkowe
Jeżeli standardowy układ kulkowy okazuje się niewystarczający pod względem sztywności lub nośności, naturalnym kierunkiem są prowadnice rolkowe. Zamiast kulek stosują wałeczki, dzięki czemu lepiej znoszą wysokie obciążenia i zastosowania typowo maszynowe. NSK wskazuje, że rolkowe serie RA/RB mają 4-kierunkową równą nośność, a ich obliczenia trwałości opierają się na ISO 14728-1, podobnie jak w prowadnicach kulkowych, ale sama formuła życia różni się od tej dla układów z kulkami.
To rozwiązanie spotyka się przede wszystkim tam, gdzie liczy się wysoka sztywność układu roboczego, na przykład w obrabiarkach, cięższych osiach procesowych i precyzyjnych stanowiskach wymagających stabilności pod obciążeniem.
Układy ślizgowe
Choć w technice liniowej często dominuje myślenie o elementach tocznych, prowadzenie ślizgowe wcale nie jest rozwiązaniem „gorszym”. W wielu aplikacjach jest po prostu bardziej właściwe. Systemy ślizgowe, takie jak drylin, pracują bez klasycznego obiegu kulek i bez zewnętrznego smaru, a producent wskazuje je jako przydatne zwłaszcza tam, gdzie liczy się odporność na brud, wilgoć i ograniczenie obsługi.
To dobry kierunek dla aplikacji lekkich i średnich, w których priorytetem nie jest maksymalna sztywność, lecz czystość pracy, prostota i brak potrzeby regularnego dosmarowywania. Takie rozwiązania są częste w urządzeniach laboratoryjnych, mechatronice lekkiej, zabudowach osłonowych i niektórych maszynach pracujących w środowiskach nieprzyjaznych dla klasycznego smaru.
Kiedy wybrać łożysko liniowe, a kiedy prowadnicę profilową?
Najprostsza zasada brzmi: łożysko liniowe na wałku wybiera się wtedy, gdy układ ma być prosty, ekonomiczny i wystarczająco dobry pod względem dokładności. Prowadnica profilowa wygrywa wtedy, gdy aplikacja wymaga zwartej konstrukcji, większej sztywności, lepszej geometrii ruchu i pracy przy bardziej złożonych obciążeniach.
Dla projektanta praktyczne kryteria wyglądają zwykle tak:
| Kryterium | Łożyska liniowe na wałkach | Prowadnice profilowe |
|---|---|---|
| Koszt układu | zwykle niższy | zwykle wyższy |
| Sztywność | umiarkowana | wysoka |
| Zabudowa | większa średnica/objętość przy tej samej osi | bardziej kompaktowa |
| Tolerancja niewspółosiowości | często lepsza, zwłaszcza w wersjach samonastawnych | mniejsza, zależna od systemu |
| Typowe zastosowania | automatyka lekka, transport, proste osie | CNC, robotyka, pakowanie, pomiary |
| Rozbudowa osi | ograniczona | bardzo szeroka gama wariantów |
Z punktu widzenia praktyki zakupowej dobrze pamiętać, że nie każda aplikacja potrzebuje prowadnicy profilowej. W wielu prostszych urządzeniach wałek z tuleją liniową będzie całkowicie wystarczający, a przy tym łatwiejszy do wdrożenia i tańszy w utrzymaniu.
ZB – wysokie napięcie wstępne
Stosowane tam, gdzie najważniejsza jest maksymalna sztywność, na przykład w wielu aplikacjach obróbczych. Trzeba jednak pamiętać, że wyższy preload zwiększa opory ruchu i obciążenie elementów tocznych, dlatego jego dobór powinien wynikać z realnych wymagań aplikacji, a nie z zasady „im więcej, tym lepiej”.
Warto podkreślić, że dostępność konkretnych klas preloadu zależy od serii prowadnic i producenta. Nie każda seria ma identyczny zestaw wariantów, dlatego zawsze trzeba to weryfikować w katalogu technicznym dla konkretnego modelu.
Co naprawdę oznaczają nośność dynamiczna i statyczna?
To jeden z najczęściej błędnie interpretowanych parametrów katalogowych. Nośność dynamiczna nie oznacza maksymalnej siły, jaką można „bezpiecznie przyłożyć” w dowolnych warunkach. To wartość odniesienia używana do obliczania trwałości zmęczeniowej. NSK podaje wprost, że podstawowa nośność dynamiczna prowadnic liniowych jest określana według ISO 14728-1 oraz ISO 14728-2, a nominalna trwałość odniesienia wynosi zwykle 100 km lub 50 km, zależnie od sposobu prezentacji danych katalogowych.
Nośność statyczna opisuje z kolei obciążenie, przy którym w najbardziej obciążonym kontakcie pojawia się trwałe odkształcenie o zdefiniowanym poziomie odniesienia. To parametr ważny zwłaszcza przy obciążeniach udarowych, postoju pod obciążeniem i sprawdzaniu odporności układu na przeciążenia chwilowe.
W praktyce oznacza to, że doboru nie robi się „na C albo C0”, lecz na rzeczywisty profil obciążeń, uwzględniający ich kierunek, zmienność, udział momentów oraz oczekiwaną żywotność. Producenci publikują w tym celu równania obciążenia równoważnego, które przeliczają zestaw sił i momentów na hipotetyczne stałe obciążenie dające tę samą trwałość zmęczeniową.
Trwałość katalogowa to punkt odniesienia, nie obietnica eksploatacyjna
W technice liniowej trwałość katalogowa jest bardzo przydatna, ale trzeba ją rozumieć poprawnie. To wartość porównawcza, dzięki której można zestawić różne serie i wielkości prowadnic albo łożysk. Nie jest to gwarantowany przebieg każdej osi w każdej maszynie. Na wynik wpływa rzeczywisty cykl ruchu, przeciążenia, przyspieszenia, jakość współpracujących elementów oraz warunki środowiskowe.
Z tego powodu przy doborze warto pytać nie tylko o sam numer katalogowy, ale także o:
-
wymaganą trwałość w kilometrach lub cyklach,
-
profil obciążenia w czasie,
-
maksymalną prędkość i przyspieszenie,
-
liczbę cykli start-stop,
-
warunki temperaturowe i środowiskowe.
To właśnie te dane pozwalają przejść od „doboru na rozmiar” do doboru inżynierskiego.
Klasy dokładności – parametr ważniejszy, niż wydaje się na pierwszy rzut oka
W wielu projektach klasa dokładności jest traktowana jako detal, a tymczasem wpływa na wysokość, szerokość, równoległość i powtarzalność zabudowy. Ewellix podaje, że prowadnice profilowe występują w wielu klasach dokładności, a Bosch Rexroth w wybranych seriach wskazuje klasy takie jak N, H i P. Oznacza to, że dwa pozornie podobne układy mogą znacząco różnić się tolerancjami geometrycznymi i zachowaniem w osi.
To szczególnie ważne w maszynach, gdzie kilka osi musi współpracować ze sobą geometrycznie, na przykład w stołach pomiarowych, układach dozowania, automatyce montażowej czy przy długich osiach zsynchronizowanych. Zbyt niska klasa dokładności nie zawsze powoduje awarię, ale może pogorszyć wynik całego układu: od geometrii ruchu po powtarzalność procesu.
Dynamika osi: prędkość i przyspieszenie mogą zmienić wybór systemu
Nie każdy układ techniki liniowej nadaje się do bardzo szybkich osi. Bosch Rexroth dla miniaturowych prowadnic kulkowych podaje prędkości rzędu do 3 m/s, a w określonych warunkach do 5 m/s; wskazuje też graniczne przyspieszenia zależne od wykonania. To pokazuje, że przy projektowaniu osi nie wystarczy dobrać nośności — trzeba jeszcze sprawdzić, czy dana seria jest przewidziana do oczekiwanej dynamiki.
Podobnie jest z wyborem między układem kulkowym a rolkowym. Rozwiązanie o wyższej sztywności nie zawsze będzie najlepsze dla bardzo szybkiej, lekkiej osi. W takich przypadkach znaczenie mają masa ruchoma, opory wewnętrzne i dopuszczalna dynamika serii. Dlatego w praktyce dobór techniki liniowej zawsze powinien uwzględniać charakter ruchu, a nie tylko obciążenie statyczne.
Materiał i wykonanie środowiskowe też są elementem doboru
W technice liniowej dobiera się nie tylko geometrię, ale też wykonanie materiałowe. Bosch Rexroth oferuje na przykład bloki w wersjach Resist NR i Resist NRII, opisanych jako odporne korozyjnie. Takie warianty mają znaczenie w aplikacjach spożywczych, laboratoryjnych, wilgotnych i wszędzie tam, gdzie standardowa stal łożyskowa może nie być najlepszym wyborem.
Alternatywą dla środowisk trudnych bywa również przejście z układu tocznego na układ ślizgowy z polimerami samosmarującymi, który z definicji nie wymaga klasycznego filmu smarnego i jest mniej wrażliwy na przyklejanie zabrudzeń do tłustych powierzchni. To nie jest rozwiązanie uniwersalne, ale w wybranych zastosowaniach może być bardziej racjonalne niż klasyczna prowadnica kulkowa.
Miniaturyzacja i kompaktowość – osobny temat, nie tylko „mniejsza prowadnica”
Miniaturowe systemy liniowe to nie po prostu zmniejszona kopia dużych prowadnic. W tych rozwiązaniach rośnie znaczenie masy ruchomej, dokładności montażu, wrażliwości na lokalne przeciążenia i granicznych parametrów dynamicznych. Bosch Rexroth wskazuje dla miniaturowych serii osobne klasy dokładności i osobne granice eksploatacyjne.
W praktyce oznacza to, że przy miniaturyzacji urządzenia warto przestać myśleć kategorią „zmniejszę rozmiar z 20 na 9” i zacząć patrzeć na projekt jak na nowy układ mechaniczny. Często zmienia się wtedy nie tylko nośność, ale też sensowność wyboru między miniaturową prowadnicą profilową, kompaktowym łożyskiem liniowym a lekkim układem ślizgowym.
Kiedy potrzebny jest także układ przenoszący moment obrotowy?
Są aplikacje, w których sama prowadnica liniowa nie wystarcza, bo element wykonawczy oprócz ruchu osiowego ma również przenosić moment obrotowy. Wtedy zamiast klasycznej prowadnicy lub tulei warto rozważyć ball spline. THK opisuje to rozwiązanie jako system, w którym kulki poruszają się po bieżniach wałka wielowypustowego, umożliwiając jednocześnie ruch liniowy i przenoszenie momentu.
To rozwiązanie spotyka się w manipulatorach, zespołach chwytakowych, układach podawania i wszędzie tam, gdzie konstrukcja ma zachować orientację kątową bez dokładania osobnego wału prowadzącego. W takich przypadkach ball spline może uprościć architekturę mechaniki i ograniczyć liczbę komponentów.
Jak podejść do doboru w praktyce?
Najbezpieczniejsza kolejność wygląda tak:
-
Najpierw określ typ aplikacji: transport, pozycjonowanie, obróbka, pomiar, praca w środowisku trudnym.
-
Potem zdefiniuj profil ruchu: prędkość, przyspieszenie, długość skoku, częstotliwość cyklu.
-
Następnie sprawdź obciążenia rzeczywiste i wymaganą trwałość.
-
Dopiero na końcu dobieraj rodzinę produktu, wielkość, klasę dokładności i materiał wykonania.
Takie podejście zmniejsza ryzyko przewymiarowania albo doboru rozwiązania pozornie „lepszego”, które w praktyce będzie droższe i wcale niepotrzebne.
Podsumowanie
Technika liniowa to kilka różnych rodzin rozwiązań, a dobór właściwego systemu zaczyna się od wyboru typu prowadzenia – nie od numeru katalogowego konkretnego wózka.
Najważniejsze wnioski:
-
Łożyska liniowe na wałkach są dobrym wyborem do układów prostszych, tańszych i bardziej tolerancyjnych.
-
Prowadnice profilowe dominują tam, gdzie liczy się sztywność, kompaktowość i precyzja.
-
Nośność dynamiczna i statyczna to parametry obliczeniowe, które trzeba interpretować w kontekście trwałości i rzeczywistego cyklu pracy.
-
Klasa dokładności, dynamika osi i wykonanie materiałowe są równie ważne jak sam rozmiar prowadnicy czy łożyska.
FAQ – Często zadawane pytania
Czy łożysko liniowe na wałku jest gorsze od prowadnicy profilowej?
Nie. To po prostu inne rozwiązanie techniczne. W wielu aplikacjach prostych i średnio wymagających tuleja liniowa na wałku będzie w pełni wystarczająca, łatwiejsza do wdrożenia i korzystniejsza kosztowo.
Co oznacza, że łożysko liniowe jest samonastawne?
Oznacza to zdolność do kompensacji niewielkiej niewspółosiowości między współpracującymi elementami. Ewellix dla standardowych łożysk liniowych podaje możliwość kompensacji do ±30 minut kątowych.
Czy do szybkiej osi zawsze warto wybrać prowadnicę kulkową?
Nie zawsze. Przy szybkich osiach znaczenie mają nie tylko nośność, ale także masa ruchoma, dopuszczalna prędkość, przyspieszenie i charakter cyklu. Dla części miniaturowych serii producenci podają konkretne ograniczenia dynamiczne.
Kiedy warto rozważyć układ ślizgowy zamiast tocznego?
Gdy ważna jest praca bez klasycznego smarowania, odporność na zabrudzenia, prostota serwisu albo ekonomika lekkiego układu. Nie zastąpi on każdej prowadnicy tocznej, ale w odpowiedniej aplikacji może być rozwiązaniem bardziej praktycznym.
