Bezpieczeństwo w systemach pneumatycznych: dlaczego dziś nie chodzi już tylko o BHP?

Wprowadzenie

Bezpieczeństwo w systemach pneumatycznych nie sprowadza się do osłon, zaworu odcinającego i instrukcji serwisowej. O realnym poziomie ryzyka decyduje to, czy układ zachowuje przewidywalność w stanach przejściowych, utrzymuje stabilne parametry medium, pozwala skutecznie odłączyć wszystkie źródła energii i daje się diagnozować zanim pojawi się awaria. W polskich realiach projektowanie i użytkowanie maszyn trzeba odnosić zarówno do wymagań dla maszyn wynikających z wdrożenia dyrektywy maszynowej 2006/42/WE, jak i do krajowych przepisów BHP dotyczących użytkowania maszyn. PN-EN ISO 4414:2011 opisuje z kolei zasady bezpieczeństwa właściwe dla układów pneumatycznych i ich komponentów.

System pneumatyczny jest bezpieczny wtedy, gdy ruch, siła i dynamika elementów wykonawczych pozostają pod kontrolą nie tylko w warunkach nominalnych, ale również po zaniku i powrocie zasilania, przy lokalnym spadku ciśnienia, pogorszeniu jakości powietrza, nieszczelności albo błędzie obsługowym. To właśnie takie odchylenia najczęściej prowadzą do zatrzymań linii, nieprzewidywalnych ruchów siłowników, wtórnych uszkodzeń komponentów i nieplanowanych wejść serwisu w obszar maszyny.

Czego dowiesz się z tego artykułu?

• Dlaczego bezpieczeństwo pneumatyki trzeba oceniać na poziomie całego układu, a nie pojedynczego komponentu?
• Jakie zjawiska najczęściej prowadzą do utraty przewidywalności pracy?
• Dlaczego jakość sprężonego powietrza wpływa nie tylko na trwałość, ale też na bezpieczeństwo procesu?
• W jaki sposób monitoring, diagnostyka i analiza danych ograniczają ryzyko awarii i wypadków?

Bezpieczeństwo jako właściwość całego układu

W dojrzałej instalacji pneumatycznej bezpieczeństwo nie jest cechą pojedynczego zaworu ani jednego urządzenia zabezpieczającego. Jest skutkiem tego, jak cały układ zachowuje się podczas pracy, przy przejściach między stanami i w sytuacjach odchylenia od parametrów nominalnych. Nawet poprawnie dobrane komponenty nie zapewnią bezpiecznej pracy, jeżeli architektura układu nie definiuje jednoznacznie reakcji na spadek ciśnienia, restart, zatrzymanie awaryjne albo przejście do trybu serwisowego. Właśnie dlatego norma PN-EN ISO 4414 obejmuje znaczące zagrożenia związane z układami pneumatycznymi i opisuje zasady ograniczania ryzyka przy użytkowaniu zgodnym z przeznaczeniem.

Najgroźniejsze zdarzenia w pneumatyce rzadko są skutkiem jednego błędu. Znacznie częściej są wynikiem kaskady odchyleń: niewielkiego wycieku, pogorszonej jakości medium, wolniejszego przełączania zaworu, niestabilności siłownika albo wzrostu oporów ruchu. Każde z tych zjawisk osobno może wyglądać niegroźnie, ale łącznie obniżają powtarzalność procesu i zwiększają liczbę wejść serwisu do maszyny. Gdy układ zaczyna wymagać częstych korekt ręcznych, bezpieczeństwo staje się problemem operacyjnym, a nie wyłącznie formalnym.

Mechanizmy utraty przewidywalności

Architektura ważniejsza niż katalog komponentów

Jednym z częstszych błędów projektowych jest utożsamianie bezpieczeństwa z doborem „właściwego” komponentu. Tymczasem to nie pojedynczy element, ale logika połączeń i zachowanie całego układu decydują o tym, czy napęd przejdzie do stanu bezpiecznego, czy wykona niekontrolowany ruch. Szczególnie istotne są elementy wpływające na kolejność narastania ciśnienia, sekwencję odpowietrzania, utrzymanie lub utratę siły docisku oraz reakcję na częściową utratę parametrów zasilania.

W praktyce ocena bezpieczeństwa powinna obejmować zachowanie układu po restarcie, możliwość powstania niezamierzonego ruchu przy ponownym napełnianiu oraz to, czy układ ma jednoznacznie zaprojektowany stan bezpieczny. Bez tego nawet bardzo dobre komponenty pracują w architekturze, która może generować nieprzewidywalne skutki.

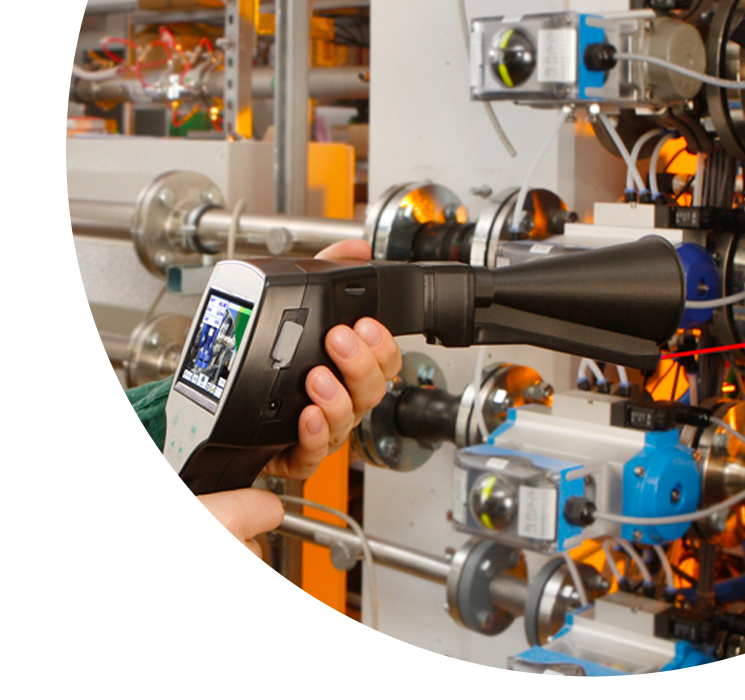

Nieszczelności jako źródło ryzyka operacyjnego

Nieszczelność w pneumatyce bywa traktowana przede wszystkim jako koszt energii. To zbyt wąskie podejście. Wycieki powodują spadki ciśnienia, zaburzają dynamikę siłowników, wydłużają czasy cyklu i pogarszają powtarzalność pracy całej aplikacji. W efekcie układ coraz częściej wymaga regulacji, kompensacji albo interwencji obsługi. Im więcej takich działań doraźnych, tym większe ryzyko pracy na instalacji, której zachowanie przestało być w pełni przewidywalne.

Utrata powtarzalności ruchu

W wielu aplikacjach zagrożenie nie zaczyna się od zatrzymania linii, lecz od utraty powtarzalności: siłownik pracuje nierówno, zawór przełącza się z opóźnieniem, czas cyklu dryfuje, a obsługa zaczyna „dostrajać” układ ręcznie. Taki stan jest szczególnie niebezpieczny, bo proces nadal działa, ale już poza pierwotnie założonym oknem stabilności. Im dłużej taki stan jest tolerowany, tym większe ryzyko przejścia od problemu jakościowego do incydentu bezpieczeństwa.

Stany przejściowe, restart i odłączanie źródeł energii

Najbardziej ryzykowne momenty w pracy układu pneumatycznego to zwykle nie warunki ustalone, lecz stany przejściowe: uruchomienie, restart po zaniku zasilania, odpowietrzanie, wejście w tryb serwisowy i ponowne narastanie ciśnienia. Jeżeli te fazy nie są zaprojektowane w sposób jednoznaczny, rośnie ryzyko gwałtownego ruchu elementów wykonawczych, niekontrolowanego dociśnięcia detalu albo nagłego uwolnienia energii. Z perspektywy bezpieczeństwa właśnie te momenty decydują o tym, czy układ pozostaje pod kontrolą.

Na polskim rynku punkt odniesienia jest jasny: maszyny powinny być wyposażone w łatwo odróżniające się i odpowiednio oznakowane urządzenia do odłączania od wszystkich źródeł energii, a ponowne włączenie zasilania nie może stwarzać zagrożenia dla obsługi. Dodatkowo przy obsłudze, naprawie, remoncie lub konserwacji czynności stwarzające zagrożenie powinny być wykonywane przez osoby upoważnione i odpowiednio przygotowane, a maszyny uszkodzone w czasie pracy należy zatrzymać, odłączyć od źródeł energii oraz odpowiednio oznakować lub zabezpieczyć przed użyciem.

Z punktu widzenia projektu trzeba więc rozdzielić dwie funkcje: odcięcie zasilania oraz zapewnienie bezpiecznego zachowania napędu po odcięciu zasilania. To nie jest to samo. Układ może być odłączony od źródła powietrza, a jednocześnie nadal zawierać energię zdolną wywołać ruch, docisk lub niekontrolowane cofnięcie elementu wykonawczego. Dlatego kontrolowane odpowietrzanie i przewidywalny przebieg restartu są ważniejsze niż samo fizyczne zamknięcie dopływu medium.

Jakość sprężonego powietrza jako warunek stabilności

W pneumatyce jakość sprężonego powietrza nie jest dodatkiem eksploatacyjnym, ale warunkiem bezpiecznej pracy układu. Powietrze zawierające nadmiar wilgoci, kondensatu lub zanieczyszczeń zmienia sposób działania zaworów, siłowników i elementów pomocniczych. Jeżeli medium traci stabilność, układ zaczyna reagować inaczej niż przewidziano na etapie projektu.

Konsekwencje takiego stanu nie ograniczają się do skrócenia trwałości komponentów. Pogorszona jakość medium wpływa na dynamikę układu: zawory mogą reagować z opóźnieniem, siłowniki poruszać się nierówno, a parametry robocze dryfować wraz ze zmianami temperatury lub obciążenia. W wielu aplikacjach właśnie jakość powietrza rozstrzyga, czy układ pozostanie przewidywalny przy szybkich cyklach, małych przekrojach przepływu i wysokiej wrażliwości na odchylenia czasu reakcji.

Największe znaczenie ma to tam, gdzie:

• ruch musi być ściśle powtarzalny,
• siłowniki pracują z dużą częstotliwością,
• środowisko pracy jest wilgotne, zapylone albo termicznie zmienne,
• koszt przestoju jest wysoki, a okna serwisowe ograniczone.

W takim ujęciu filtracja, osuszanie, separacja wody i kontrola kondensatu nie są jedynie elementem dobrego utrzymania ruchu. Są częścią strategii redukcji ryzyka systemowego.

Diagnostyka, monitoring i dane eksploatacyjne

Nowoczesne bezpieczeństwo pneumatyki coraz silniej opiera się na widoczności stanu układu: przepływu, ciśnienia, liczby cykli, odchyleń pracy i zmian zużycia powietrza. Układ, którego stanu nie da się obserwować inaczej niż „na słuch” albo po zachowaniu siłownika, z definicji reaguje na problem z opóźnieniem. Monitoring nie zastępuje projektu ani przeglądów, ale pozwala uchwycić trajektorię pogarszania się systemu, zanim dojdzie do awarii.

Najbardziej użyteczne sygnały ostrzegawcze to zwykle nie alarmy krytyczne, ale narastające trendy:

• wzrost zużycia sprężonego powietrza,
• wydłużenie czasu cyklu,
• powtarzające się lokalne spadki ciśnienia,
• niestabilność wybranych sekcji układu,
• zwiększona liczba ręcznych korekt lub interwencji.

Same w sobie nie muszą oznaczać zagrożenia natychmiastowego, ale bardzo często są pierwszym dowodem utraty przewidywalności układu. Im wcześniej zostaną rozpoznane, tym mniejsze ryzyko, że działania serwisowe będą musiały być wykonywane pod presją czasu i w warunkach podwyższonego ryzyka.

Ekonomia błędnych decyzji projektowych

W systemach pneumatycznych część oszczędności jest tylko pozorna. Rezygnacja z odpowiedniego przygotowania powietrza, odkładanie usuwania wycieków, brak monitoringu parametrów pracy albo dobór komponentów wyłącznie według ceny zakupu zwykle obniżają koszt początkowy, ale podnoszą koszt degradacji systemu. W praktyce oznacza to więcej przestojów, więcej korekt ręcznych, więcej działań doraźnych i większą ekspozycję obsługi na ryzyko.

Bezpieczeństwo nie jest więc kosztem „obok” ekonomiki procesu. Jest jednym z jej parametrów. Układ bardziej przewidywalny, szczelniejszy, lepiej monitorowany i łatwiejszy do serwisowania jest jednocześnie bezpieczniejszy, mniej awaryjny i tańszy w całym cyklu życia.

Z perspektywy bezpieczeństwa najgroźniejsze są układy, które nie są jeszcze formalnie uszkodzone, ale już nie pracują stabilnie. Taki system nadal produkuje, więc odchylenia bywają tolerowane zbyt długo. W tym czasie rośnie liczba krótkich, nieplanowanych wejść serwisu, regulacji i prowizorycznych obejść. To właśnie w takim środowisku najłatwiej o błąd człowieka i pracę na układzie, którego zachowanie nie jest już w pełni przewidywalne.

Jak budować odporny układ pneumatyczny

Odporność układu pneumatycznego nie oznacza braku awarii. Oznacza zdolność systemu do utrzymania kontroli nad ruchem i energią, ograniczenia skutków odchylenia oraz wcześniejszego ujawniania symptomów problemu. W praktyce taki układ powinien spełniać kilka warunków.

Przewidywalne zachowanie przy zmianie stanu

Restart, zatrzymanie awaryjne, odpowietrzanie i ponowne narastanie ciśnienia muszą być zaprojektowane jako integralna część funkcji układu. Stan bezpieczny nie może być przypadkowym efektem doboru komponentów.

Stabilne medium robocze

Jakość powietrza musi odpowiadać wrażliwości aplikacji na wilgoć, temperaturę i zanieczyszczenia. Im większa dynamika układu, tym większe znaczenie ma przygotowanie medium.

Czytelność diagnostyczna

Układ powinien umożliwiać szybkie rozróżnienie, czy problem dotyczy źródła zasilania, rozdziału medium, elementu wykonawczego czy jakości powietrza. Monitoring przepływu i ciśnienia znacząco skraca drogę do przyczyny źródłowej.

Pełna kontrola energii podczas serwisu

Prace naprawcze i konserwacyjne muszą być prowadzone po zatrzymaniu maszyny, odłączeniu źródeł energii i odpowiednim zabezpieczeniu przed przypadkowym uruchomieniem lub użyciem.

Niska tolerancja dla drobnych odchyleń

Małe wycieki, opóźnienia przełączania, pogorszona dynamika czy lokalne spadki ciśnienia nie powinny być traktowane jako normalny objaw starzenia. W większości przypadków są wczesnym sygnałem degradacji systemu.

Najważniejsze zależności

Tabela pokazuje, że bezpieczeństwo i niezawodność w pneumatyce są ze sobą bezpośrednio powiązane. Układ bardziej przewidywalny jest zarazem łatwiejszy w serwisie, stabilniejszy procesowo i mniej podatny na awarie wtórne.

Podsumowanie

Najważniejsze wnioski:

• Największe ryzyko powstaje w stanach przejściowych, a nie tylko podczas pracy ustalonej.
• Jakość sprężonego powietrza wpływa bezpośrednio na bezpieczeństwo, ponieważ determinuje powtarzalność działania zaworów i siłowników.
• Monitoring przepływu, ciśnienia i trendów pracy pozwala wykrywać degradację wcześniej, zanim wymusi ona nagłą interwencję.
• Odłączanie od wszystkich źródeł energii i zabezpieczenie przed ponownym użyciem są w Polsce podstawą bezpiecznego serwisu maszyn.

FAQ – Często zadawane pytania

Czy bezpieczeństwo pneumatyki dotyczy głównie procedur BHP?

Nie. Procedury są konieczne, ale o poziomie bezpieczeństwa decydują też architektura układu, przewidywalność stanów przejściowych, jakość medium i możliwość wczesnego wykrycia degradacji.

Dlaczego kondensat w instalacji pneumatycznej jest tak problematyczny?

Ponieważ może prowadzić do nieprawidłowej pracy elementów pneumatycznych i skrócenia ich trwałości, szczególnie przy spadkach temperatury i wrażliwych aplikacjach.

Czy monitoring przepływu i ciśnienia ma znaczenie dla bezpieczeństwa, czy tylko dla oszczędności energii?

Ma znaczenie dla obu obszarów. Dane o przepływie i ciśnieniu pozwalają wcześniej wykrywać wycieki oraz straty ciśnienia, zanim doprowadzą one do awarii lub niestabilności procesu.

Czy samo zamknięcie dopływu powietrza wystarcza przed serwisem?

Nie zawsze. W praktyce trzeba odłączyć źródła energii, zatrzymać maszynę i zabezpieczyć ją przed użyciem, a sam układ powinien być doprowadzony do stanu bezpiecznego również po stronie energii pozostającej w instalacji.

Źródła:

Ministerstwo Rozwoju i Technologii – Dyrektywa maszynowa

EUR-Lex – Rozporządzenie Parlamentu Europejskiego i Rady (UE) 2023/1230 w sprawie maszyn

Polski Komitet Normalizacyjny – Wykazy norm zharmonizowanych

Biznes.gov.pl – Obsługa i stosowanie maszyn, narzędzi i innych urządzeń

Państwowa Inspekcja Pracy – Maszyny i inne urządzenia techniczne

Przepisy BHP – § 53 rozporządzenia w sprawie ogólnych przepisów BHP
