Wprowadzenie
Ładunki elektrostatyczne mogą pojawiać się w wielu procesach produkcyjnych, szczególnie tam, gdzie dochodzi do kontaktu, tarcia i rozdzielania materiałów. Problem często dotyczy tworzyw sztucznych, folii, etykiet, opakowań oraz innych materiałów o właściwościach izolacyjnych. Nagromadzony ładunek może powodować przyciąganie zanieczyszczeń, sklejanie się materiałów, odpychanie detali czy zakłócenia podczas ich transportu i pozycjonowania.
W niektórych aplikacjach konsekwencje elektrostatyki wykraczają poza problemy z samym przebiegiem produkcji. Szczególnie istotne jest to w branży elektronicznej, gdzie wyładowania elektrostatyczne mogą stanowić zagrożenie dla wrażliwych komponentów.
Sposób eliminacji ładunków elektrostatycznych zależy przede wszystkim od rodzaju materiału, na którym się gromadzą. W przypadku elementów przewodzących podstawową metodą jest prawidłowe uziemienie. Innego podejścia wymagają jednak izolatory, na których ładunek może pozostawać przez dłuższy czas. W takich zastosowaniach wykorzystuje się między innymi jonizatory przemysłowe, których zadaniem jest neutralizacja nagromadzonego ładunku.
Czego dowiesz się z tego artykułu?
- Kiedy i dlaczego powstają ładunki elektrostatyczne?
- Jakie problemy mogą powodować ładunki elektrostatyczne?
- Kiedy do eliminacji ładunków stosuje się uziemienie, a kiedy jonizację?
- Jak działa jonizator i w jaki sposób neutralizuje ładunki elektrostatyczne?
- Jakie rodzaje jonizatorów stosuje się w przemyśle?
Kiedy wytwarzają się ładunki elektrostatyczne?
Ładunki elektrostatyczne mogą powstawać między innymi w wyniku kontaktu dwóch powierzchni, ich tarcia, a następnie rozdzielenia. Podczas kontaktu może dochodzić do transferu elektronów pomiędzy materiałami. Po ich rozdzieleniu na powierzchniach pozostają ładunki o określonej polaryzacji.
Im częściej materiały stykają się, przemieszczają względem siebie lub są szybko rozdzielane, tym większe może być znaczenie tego zjawiska dla procesu. W warunkach przemysłowych elektrostatyka może więc pojawiać się podczas przewijania i rozwijania folii, transportowania elementów po taśmach, przesuwania tworzyw po prowadnicach, sortowania detali czy podawania etykiet.
Ładunki elektrostatyczne mogą powstawać między innymi podczas kontaktu i rozdzielania różnych materiałów, czemu często towarzyszy ich wzajemne tarcie. Do elektryzowania może dochodzić również w wyniku indukcji elektrostatycznej. Szczególnie podatne na gromadzenie ładunków są materiały izolacyjne, ponieważ ładunek nie może w nich swobodnie przemieścić się do ziemi. Dotyczy to między innymi wielu tworzyw sztucznych, folii oraz materiałów opakowaniowych.
Nagromadzenie ładunku może prowadzić do różnych problemów technologicznych. Powierzchnie o przeciwnych znakach przyciągają się, natomiast powierzchnie o takim samym znaku mogą się odpychać. Może to powodować między innymi sklejanie się folii, odpychanie lekkich elementów, trudności z prawidłowym podawaniem detali lub nieprawidłowe naklejanie etykiet.
Elektrostatyka może również sprzyjać osadzaniu się zanieczyszczeń. Na przykład naładowana powierzchnia elementu z tworzywa może przyciągać znajdujące się w otoczeniu cząsteczki o przeciwnej polaryzacji. W efekcie kurz może osiadać na produkcie nawet po wcześniejszym oczyszczeniu jego powierzchni.
Jak eliminować ładunki elektrostatyczne – uziemienie czy jonizacja?
Nie istnieje jedna metoda eliminacji elektrostatyki odpowiednia dla każdego materiału. Podstawowe znaczenie ma rozróżnienie pomiędzy elementami przewodzącymi a izolatorami.
W przypadku przewodzących elementów, które można bezpiecznie połączyć z ziemią, podstawową metodą kontroli nagromadzonego ładunku jest uziemienie. Zapewnienie przewodzącej drogi do ziemi umożliwia przepływ zgromadzonego ładunku i wyrównanie potencjałów. Dlatego kontrola elektrostatyki w zakładzie może obejmować między innymi prawidłowe uziemienie maszyn, urządzeń, stanowisk roboczych czy innych elementów przewodzących.
Sytuacja wygląda inaczej w przypadku izolatorów. Ładunek pozostający na ich powierzchni nie może swobodnie odpłynąć przez przewód uziemiający. Samo uziemienie nie rozwiązuje więc problemu naładowanej powierzchni izolatora. W takich zastosowaniach wykorzystuje się jonizację powietrza. Jonizator wytwarza jony dodatnie i ujemne, które docierają do naładowanej powierzchni. Jeżeli powierzchnia ma ładunek ujemny, przyciąga odpowiednią ilość jonów dodatnich, a jeśli dodatni – jonów ujemnych. Celem nie jest nadanie materiałowi przeciwnego ładunku, lecz doprowadzenie go możliwie blisko stanu neutralnego.
Podsumowując, uziemienie stosuje się przede wszystkim do odprowadzania ładunków z elementów przewodzących, natomiast jonizacja pozwala neutralizować ładunki na izolatorach oraz w miejscach, w których nie można zapewnić skutecznej drogi odpływu ładunku do ziemi.
Jak działa jonizator?
Jonizator służy do neutralizowania ładunków elektrostatycznych zgromadzonych na powierzchni materiału. Jego działanie opiera się na jonizacji otaczającego powietrza, czyli wytwarzaniu dodatnich i ujemnych jonów, które następnie są kierowane w stronę naładowanej powierzchni.
W jonizatorze znajdują się elektrody, do których przykładane jest wysokie napięcie. W wielu jonizatorach przemysłowych, w tym w opisanych urządzeniach SMC, wykorzystuje się wyładowanie koronowe. Do elektrod emisyjnych przykładane jest wysokie napięcie, które wytwarza w ich otoczeniu silne pole elektryczne i prowadzi do jonizacji powietrza. W efekcie urządzenie wytwarza zarówno jony dodatnie, jak i ujemne. Po dotarciu do naładowanego materiału jony o przeciwnym znaku są przyciągane do jego powierzchni. Wraz z wyrównywaniem ładunku zmniejsza się zdolność powierzchni do przyciągania kolejnych jonów. W rezultacie jej potencjał zbliża się do stanu neutralnego.
Samo wytworzenie jonów nie wystarcza do skutecznej neutralizacji – muszą one jeszcze dotrzeć do miejsca, w którym zgromadził się ładunek. W zależności od konstrukcji jonizatora odbywa się to w różny sposób. Jony mogą przemieszczać się w polu elektrycznym, być transportowane strumieniem sprężonego powietrza albo rozprowadzane za pomocą wentylatora. Sposób ich transportowania wpływa między innymi na zasięg urządzenia, wielkość neutralizowanego obszaru oraz możliwe miejsce montażu.
Zasada neutralizacji pozostaje jednak taka sama niezależnie od konstrukcji urządzenia: jonizator dostarcza do powierzchni jony o polaryzacji przeciwnej do zgromadzonego na niej ładunku, aby doprowadzić do jego neutralizacji. Różnice pomiędzy poszczególnymi rodzajami jonizatorów dotyczą przede wszystkim sposobu wytwarzania i rozprowadzania jonów oraz obszaru, na którym urządzenie może skutecznie pracować.

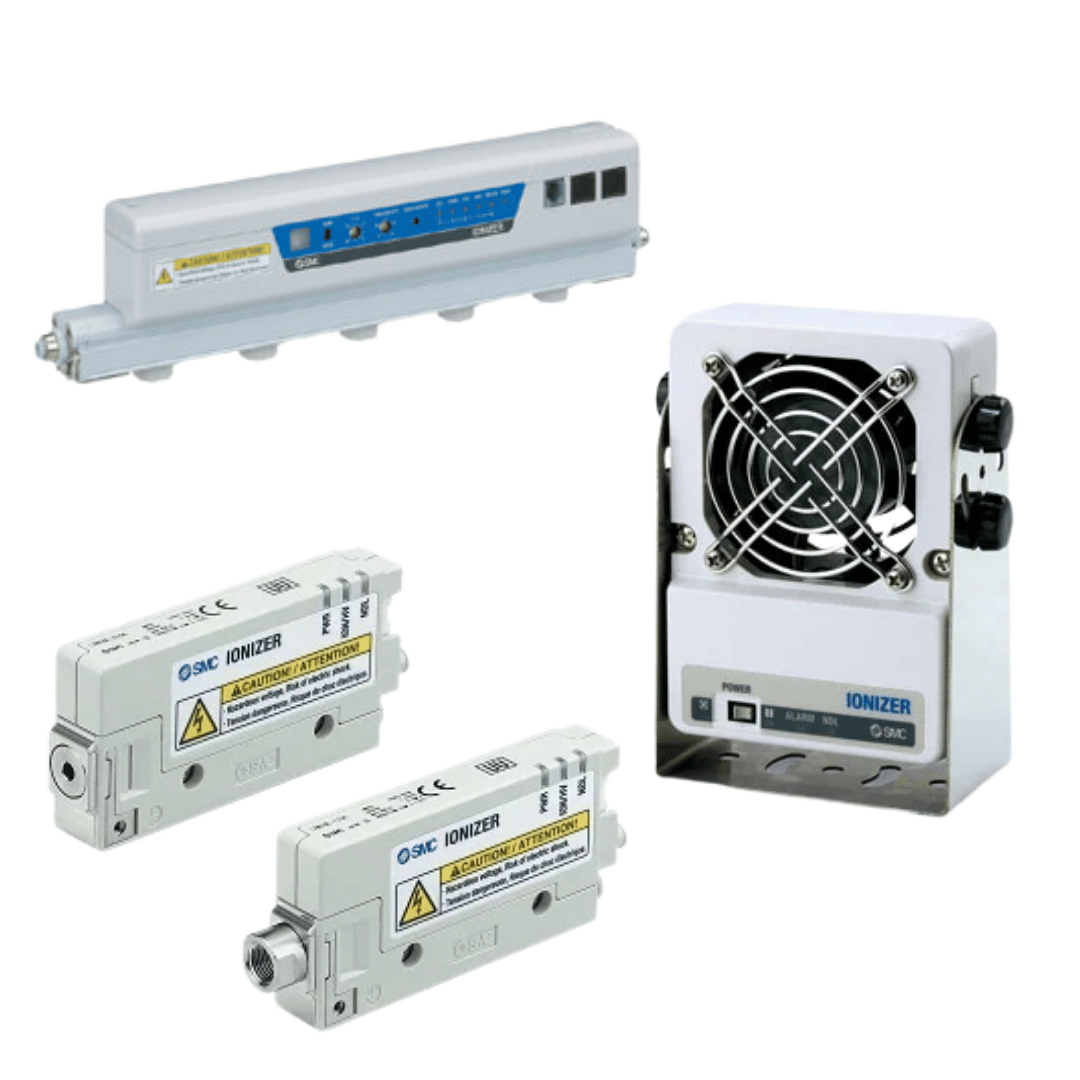

Rodzaje jonizatorów stosowanych w przemyśle
Jonizatory występują w kilku podstawowych konstrukcjach. Różnią się przede wszystkim obszarem działania, sposobem transportowania jonów do neutralizowanej powierzchni oraz możliwością zastosowania w konkretnym miejscu maszyny lub na stanowisku pracy.

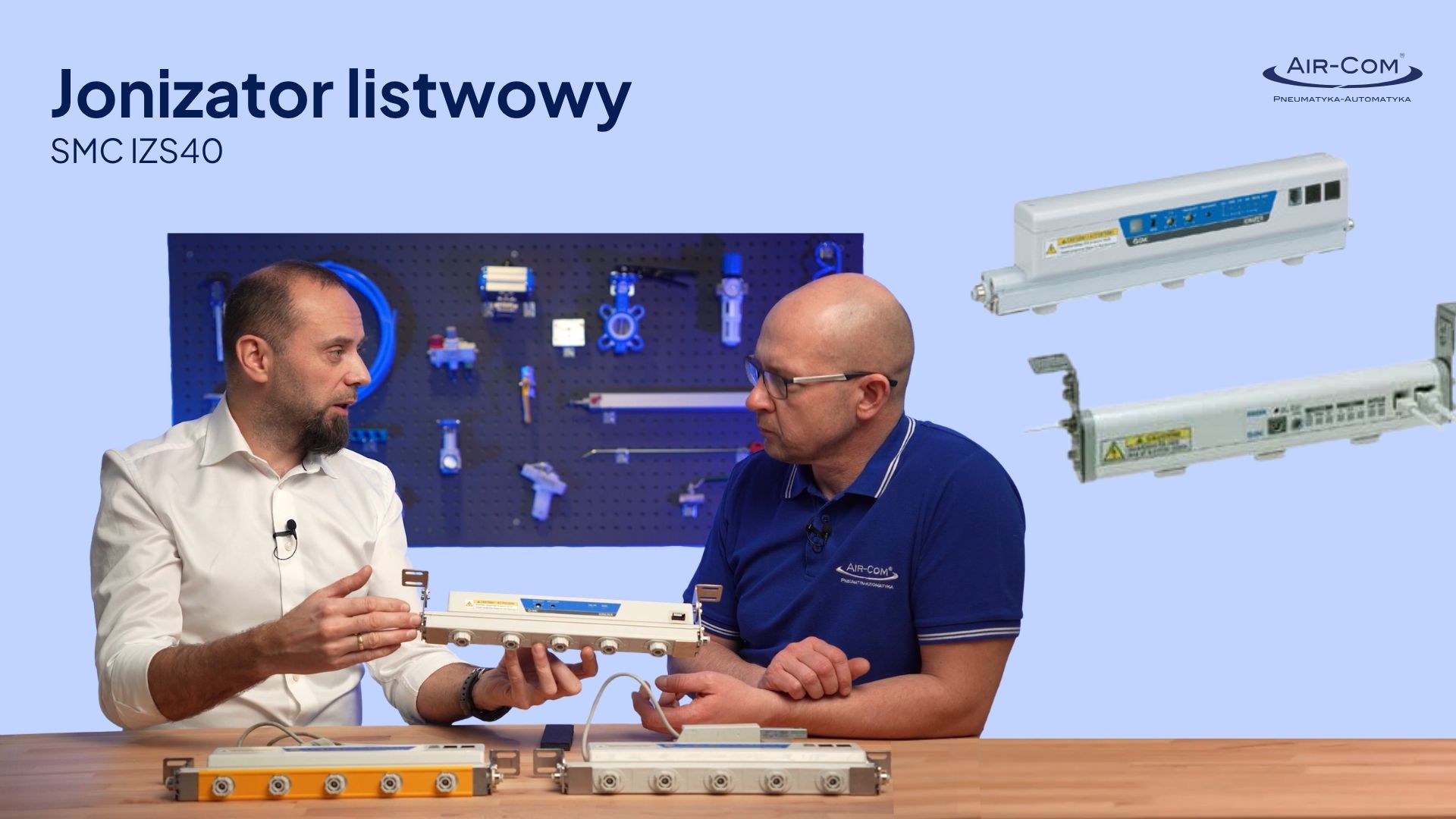

Jonizatory listwowe
Jonizatory listwowe należą do najczęściej stosowanych rozwiązań w procesach przemysłowych. Mają wydłużoną konstrukcję, dzięki czemu mogą neutralizować ładunki na większej powierzchni lub na materiale przemieszczającym się wzdłuż linii produkcyjnej.
Stosuje się je między innymi przy foliach, taśmach, arkuszach, opakowaniach oraz na przenośnikach. Listwa może oddziaływać na produkt podczas jego ruchu, a zastosowanie sprężonego powietrza pozwala dodatkowo transportować jony na większą odległość od urządzenia.

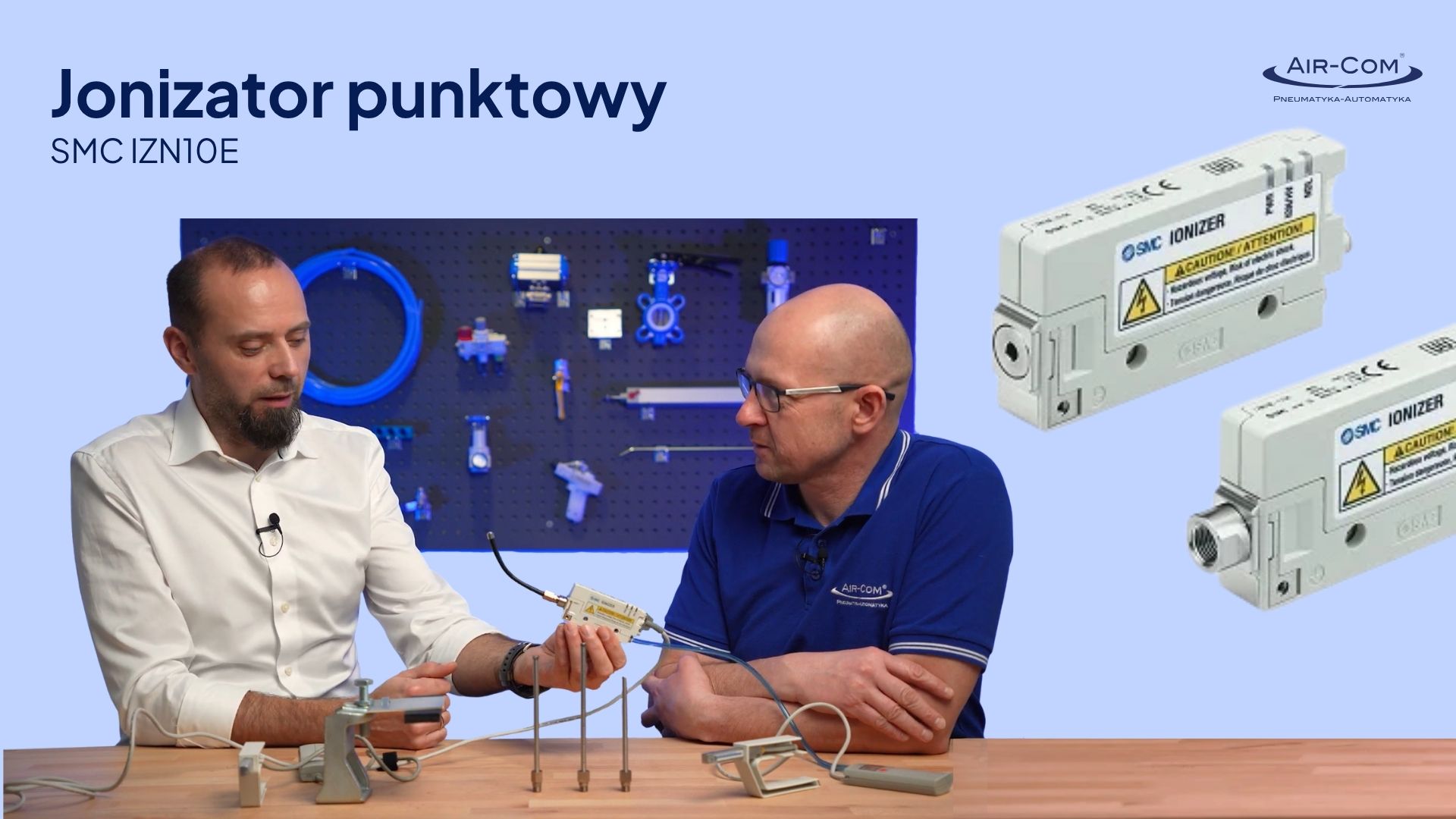

Jonizatory punktowe
Jonizatory punktowe, nazywane również dyszowymi, stosuje się tam, gdzie neutralizacja jest potrzebna na stosunkowo niewielkim obszarze. Zamiast oddziaływać na całą szerokość materiału, urządzenie może zostać skierowane na konkretne miejsce, w którym pojawia się problem z nagromadzeniem ładunku.
Sprawdzają się więc między innymi przy pojedynczych detalach, niewielkich powierzchniach i trudno dostępnych miejscach maszyny. Obszar działania może zależeć również od zastosowanej dyszy.

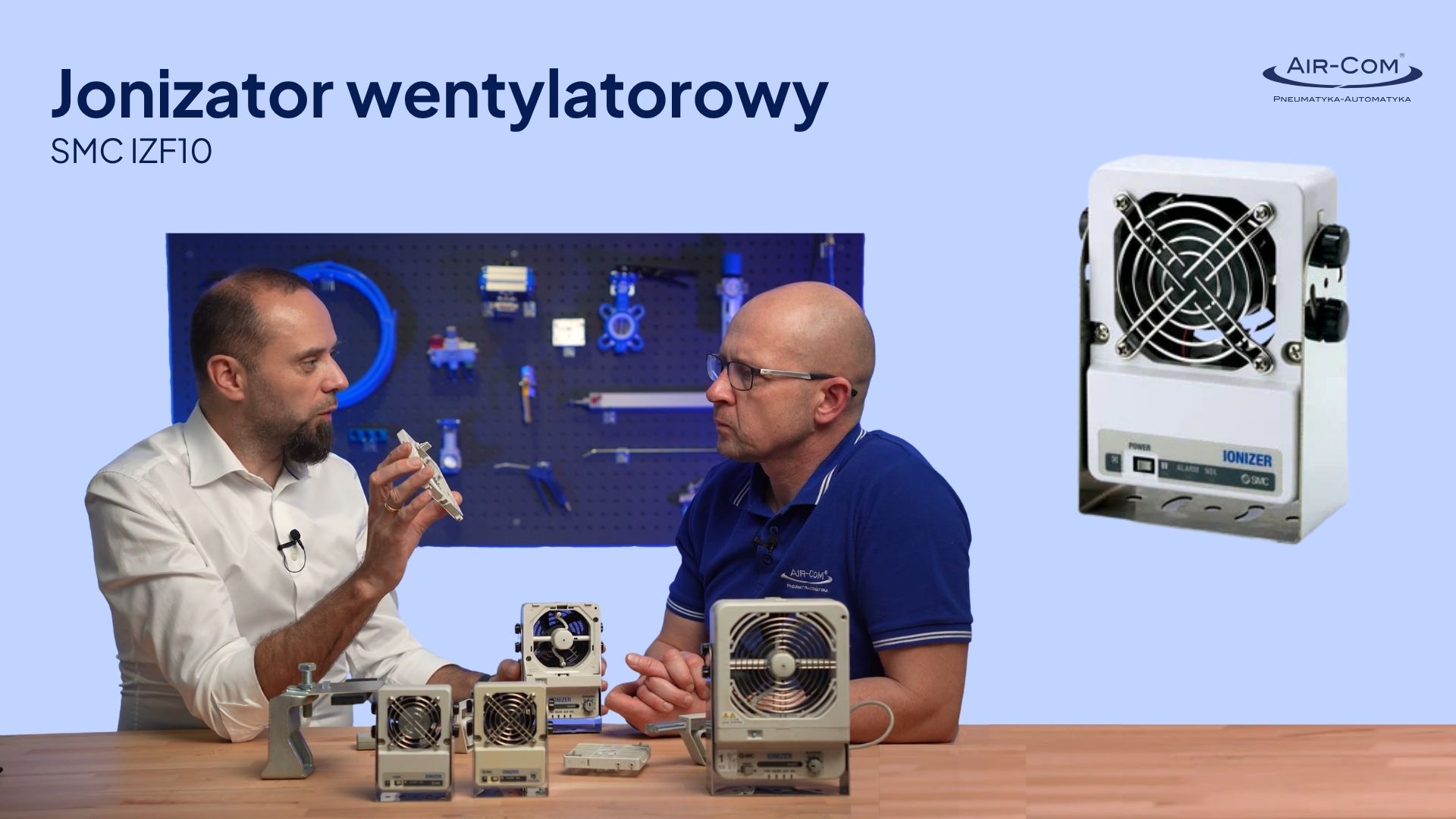

Jonizatory wentylatorowe
Jonizatory wentylatorowe wykorzystują wbudowany wentylator do rozprowadzania zjonizowanego powietrza. Dzięki temu nie wymagają zewnętrznego doprowadzenia sprężonego powietrza.
Rozwiązania tego typu stosuje się między innymi na stanowiskach montażowych i roboczych oraz w miejscach, w których potrzebna jest neutralizacja większego obszaru. Możliwość regulacji prędkości nawiewu ma znaczenie zwłaszcza podczas pracy z lekkimi detalami, foliami lub etykietami, które przy zbyt dużej prędkości przepływu powietrza mogłyby zostać przemieszczone.
Jonizatory pistoletowe
Jonizatory pistoletowe są przeznaczone przede wszystkim do ręcznego i miejscowego usuwania ładunków elektrostatycznych. Operator kieruje strumień zjonizowanego powietrza bezpośrednio na wybrany detal lub powierzchnię.
Takie rozwiązanie sprawdza się przede wszystkim tam, gdzie neutralizacja nie musi odbywać się w sposób ciągły i automatyczny. Może być wykorzystywane na stanowiskach roboczych, podczas montażu, czyszczenia elementów lub przygotowania powierzchni do kolejnego etapu procesu. Jonizatory pistoletowe są szczególnie przydatne jeżeli nie wiemy czy materiał elektryzuje się dodatnio czy ujemnie. Jonizator pistoletowy naprzemiennie wytwarza jony dodatnie i ujemne co pozwala na skuteczne zneutralizowanie jednych i drugich.
Podsumowanie
Ładunki elektrostatyczne są naturalnym zjawiskiem występującym w wielu procesach produkcyjnych, szczególnie podczas kontaktu, tarcia i rozdzielania materiałów. Ich nagromadzenie może jednak prowadzić do problemów – od przyciągania kurzu i sklejania folii po zakłócenia w transporcie, pozycjonowaniu, etykietowaniu czy montażu produktów.
Pierwszym krokiem do ograniczenia problemu powinno być określenie, gdzie powstaje ładunek i na jakim materiale się gromadzi. W przypadku elementów przewodzących podstawowym rozwiązaniem jest zapewnienie prawidłowego uziemienia. Jeżeli problem dotyczy materiału izolacyjnego, konieczne może być zastosowanie jonizacji, która pozwala neutralizować ładunek bez zapewniania bezpośredniej drogi przewodzącej do ziemi.
W zależności od charakteru procesu można wykorzystać jonizatory listwowe, punktowe, wentylatorowe lub pistoletowe. Każde z tych rozwiązań odpowiada na nieco inne potrzeby – od ciągłej neutralizacji szerokiej powierzchni na linii produkcyjnej po ręczne usuwanie ładunku z pojedynczego detalu. Szczegółowa analiza sposobu działania i zastosowań poszczególnych rodzajów jonizatorów pozwala następnie dobrać urządzenie do konkretnego procesu.
FAQ
Jak usunąć ładunki elektrostatyczne?
W przypadku elementów przewodzących stosuje się przede wszystkim uziemienie, natomiast w przypadku izolatorów można wykorzystać jonizację.
Jak działa jonizator?
Jonizator wytwarza dodatnie i ujemne jony, które docierają do naładowanej powierzchni i neutralizują zgromadzony na niej ładunek elektrostatyczny.
Jakie są rodzaje jonizatorów przemysłowych?
Do podstawowych rodzajów należą jonizatory listwowe, punktowe, wentylatorowe oraz pistoletowe.
Jak dobrać jonizator do procesu produkcyjnego?
Przy doborze jonizatora należy uwzględnić między innymi wielkość neutralizowanego obszaru, odległość od produktu, sposób przemieszczania materiału oraz to, czy neutralizacja ma przebiegać automatycznie, czy ręcznie.
Kiedy stosuje się jonizację w procesie produkcyjnym?
Jonizację stosuje się przede wszystkim wtedy, gdy ładunki elektrostatyczne gromadzą się na materiałach izolacyjnych, takich jak tworzywa sztuczne, folie czy opakowania, których nie można skutecznie rozładować przez uziemienie.
