Czym jest standard CETOP w hydraulice?

Wprowadzenie

Standard CETOP jest jednym z podstawowych rozwiązań stosowanych we współczesnej hydraulice siłowej. Dzięki standaryzacji sposobu montażu zaworów hydraulicznych możliwe jest projektowanie układów, w których komponenty różnych producentów mogą współpracować w ramach tego samego systemu przyłączeniowego. Ułatwia to zarówno budowę nowych instalacji, jak i późniejszy serwis czy wymianę podzespołów.

CETOP nie określa wyłącznie konkretnego typu zaworu. Odnosi się przede wszystkim do znormalizowanego sposobu jego połączenia z układem hydraulicznym, ponieważ standaryzacji podlega rozmieszczenie kanałów hydraulicznych oraz sposób mocowania elementów. Poszczególne wielkości CETOP pozwalają natomiast dopasować rozwiązanie do wymaganych przepływów i parametrów instalacji.

Czego dowiesz się z tego artykułu?

• Czym jest standard CETOP i jakie znaczenie ma w hydraulice siłowej?
• Jakie funkcje pełnią linie P, T, A i B?
• Jak standard CETOP ułatwia dobór oraz wymianę zaworów różnych producentów?
• Co oznaczają rozmiary CETOP 3, CETOP 5 i CETOP 7?
• Czym różnią się poszczególne rozmiary płyt i jakie znaczenie mają te różnice przy doborze komponentów hydraulicznych?

Co to jest CETOP?

CETOP to określenie powszechnie używane w hydraulice siłowej i w branżowym żargonie oznacza znormalizowaną powierzchnię przyłączeniową między innymi w rozdzielaczach i zaworach. Najważniejszą cechą tego standardu jest precyzyjne określenie sposobu, w jaki element zostaje połączony z płytą przyłączeniową lub blokiem hydraulicznym. Zawór zgodny z rozmiarem CETOP posiada odpowiednio rozmieszczone otwory oraz punkty mocowania.

Jeżeli blok, na którym zostanie zamontowany zawór, występuje w tym samym rozmiarze CETOP, to mamy pewność, że oba elementy mają identyczny, odpowiadający sobie układ kanałów – nawet jeżeli komponenty pochodzą od różnych producentów. Dzięki temu konstruktor nie musi dla każdego zaworu projektować od podstaw indywidualnego systemu połączeń. Jeżeli komponenty wykorzystują ten sam standard i tę samą wielkość przyłącza, ich interfejs montażowy pozostaje zgodny.

Jakie są linie CETOP i do czego są wykorzystywane?

Aby zrozumieć działanie zaworów montowanych na płytach CETOP, należy znać podstawowe linie hydrauliczne występujące w takim układzie. W typowym rozwiązaniu spotykamy oznaczenia P, T, A i B.

Każdy z tych kanałów pełni określoną funkcję.

• P – linia ciśnieniowa (Pressure)
  Kanał P odpowiada za doprowadzenie oleju hydraulicznego pod ciśnieniem. Medium trafia nim z części zasilającej układu do zaworu. Rozdzielacz może następnie skierować strumień oleju do jednego z kanałów roboczych.
• T – linia powrotna (Tank)
  Kanał T służy do odprowadzania oleju z powrotem do zbiornika. Po wykonaniu pracy przez odbiornik medium musi zostać odprowadzone z odpowiedniej części układu. W podstawowym układzie realizowane jest to właśnie przez linię T.
• A i B – linie robocze
  Kanały A oraz B są połączeniami pomiędzy zaworem a odbiornikiem hydraulicznym. W przypadku siłownika dwustronnego działania mogą odpowiadać za doprowadzenie oleju do dwóch przeciwległych komór siłownika. Zmiana położenia rozdzielacza powoduje zmianę połączeń między P, T, A i B, a w konsekwencji zmianę kierunku ruchu tłoczyska.

Podobna zasada obowiązuje w przypadku silnika hydraulicznego. Odpowiednie skierowanie strumienia do kanału A lub B może decydować o kierunku jego obrotów. W zależności od wielkości oraz konstrukcji przyłącza mogą pojawić się również dodatkowe kanały, na przykład związane ze sterowaniem hydraulicznym. Jest to szczególnie istotne w większych rozdzielaczach, w których stosowane są rozwiązania dwustopniowe z pilotem.

Rozmieszczenie otworów nie jest przypadkowe. Dla konkretnej wielkości CETOP układ kanałów jest precyzyjnie zdefiniowany. Dzięki temu elementy zgodne z danym standardem można montować na odpowiadających im płytach przyłączeniowych.

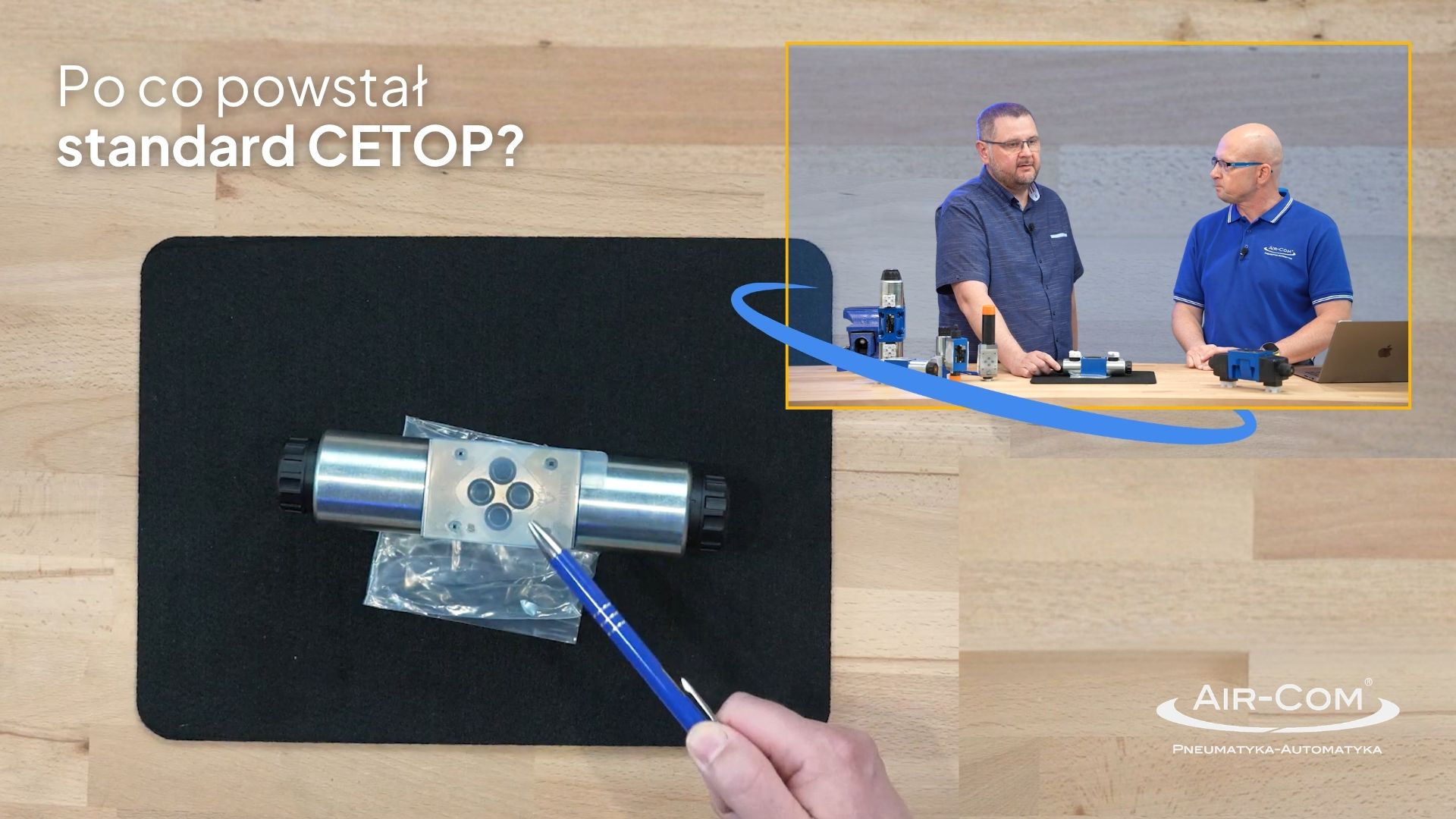

Po co powstał standard CETOP?

Jedną z największych zalet CETOP jest standaryzacja połączeń hydraulicznych. Bez ujednoliconych wymiarów każdy producent mógłby stosować własny rozstaw kanałów i śrub mocujących. W takim przypadku wymiana zaworu na produkt innej marki mogłaby wymagać zastosowania dodatkowych adapterów, wymiany płyty lub nawet przebudowy części instalacji.

Standaryzacja pozwala w znacznym stopniu ograniczyć ten problem. Producenci wykorzystujący określony standard przyłącza zachowują jego dokładny układ. Z punktu widzenia użytkownika oznacza to większą swobodę podczas projektowania, modernizacji i serwisowania instalacji. Jeżeli w maszynie znajduje się rozdzielacz określonego rozmiaru CETOP, podczas poszukiwania zamiennika nie jesteśmy ograniczeni wyłącznie do jednego producenta. Możemy analizować rozwiązania innych marek posiadające kompatybilne przyłącze.

Uwaga – to nie oznacza, że każdy zawór w tym samym rozmiarze CETOP można bezwarunkowo zastąpić dowolnym innym. Standard przyłącza zapewnia zgodność mechaniczną i hydrauliczną powierzchni montażowej, ale przy doborze zamiennika należy sprawdzić również parametry funkcjonalne, takie jak funkcja i konfiguracja suwaka, sposób sterowania, napięcie cewki czy wymagane parametry pracy. CETOP daje zatem bardzo ważną podstawę do wymienności zaworów hydraulicznych różnych producentów, ale nie zwalnia projektanta ani serwisanta z weryfikacji pełnej specyfikacji technicznej podzespołu.

Standaryzacja ma również znaczenie podczas projektowania bardziej rozbudowanych układów. Znormalizowane powierzchnie przyłączeniowe umożliwiają tworzenie konfiguracji wykorzystujących kilka współpracujących ze sobą elementów, w tym konstrukcji piętrowych. Pozwala to realizować różne funkcje hydrauliczne przy zachowaniu uporządkowanej i stosunkowo kompaktowej konstrukcji układu.

Co oznacza nazwa CETOP?

CETOP to skrót od Comité Européen des Transmissions Oléohydrauliques et Pneumatiques, czyli w tłumaczeniu: Europejski Komitet ds. Napędów Hydraulicznych i Pneumatycznych. To europejska organizacja branżowa związana z hydrauliką siłową i pneumatyką. Jej działalność nie ograniczała się wyłącznie do zaworów, jednak w praktyce branżowej nazwa CETOP jest bardzo mocno zakorzeniona w języku technicznym i kojarzy się właśnie z zaworami i rozdzielaczami hydraulicznymi.

Wśród norm określających poszczególne komponenty są także oznaczenia NG, norma ISO 4401 czy NFPA – które są różnymi systemami normalizacyjnymi. Czasami można spotkać się na przykład z oznaczeniem CETOP 03 / NG6 / NFPA D03 – w przypadku niektórych powierzchni montażowych wymagania tych systemów zostały w dużej mierze ujednolicone. Dlatego producenci często podają kilka oznaczeń jednocześnie, aby użytkownik łatwo rozpoznał kompatybilność.

Jakie są popularne rozmiary CETOP?

W układach hydraulicznych stosowane są różne wielkości przyłączy, dobierane między innymi do rozmiaru zaworu, wielkości kanałów oraz przepływu, jaki musi obsłużyć dany element. Do popularnych rozmiarów należą między innymi:

• CETOP 3, często określany jako NG6,
• CETOP 5, spotykany również jako NG10,
• CETOP 7, wykorzystywany w większych rozwiązaniach hydraulicznych.

Wraz ze wzrostem rozmiaru zaworu zmieniają się między innymi wielkość kanałów oraz układ powierzchni przyłączeniowej. Większy rozmiar zaworu to większe kanały i większy dopuszczalny przepływ.

Dobór wielkości powinien więc wynikać z parametrów projektowanego układu. Należy uwzględnić przede wszystkim wymagany przepływ medium, ale również konstrukcję i funkcję konkretnego zaworu.

Warto również zwrócić uwagę na nazewnictwo. W praktyce przemysłowej można spotkać zarówno określenia CETOP, jak i oznaczenia NG. Przykładowo CETOP 3 jest powszechnie kojarzony z wielkością NG6. Podczas identyfikacji części zamiennej należy więc zwracać uwagę na oba sposoby opisywania komponentów.

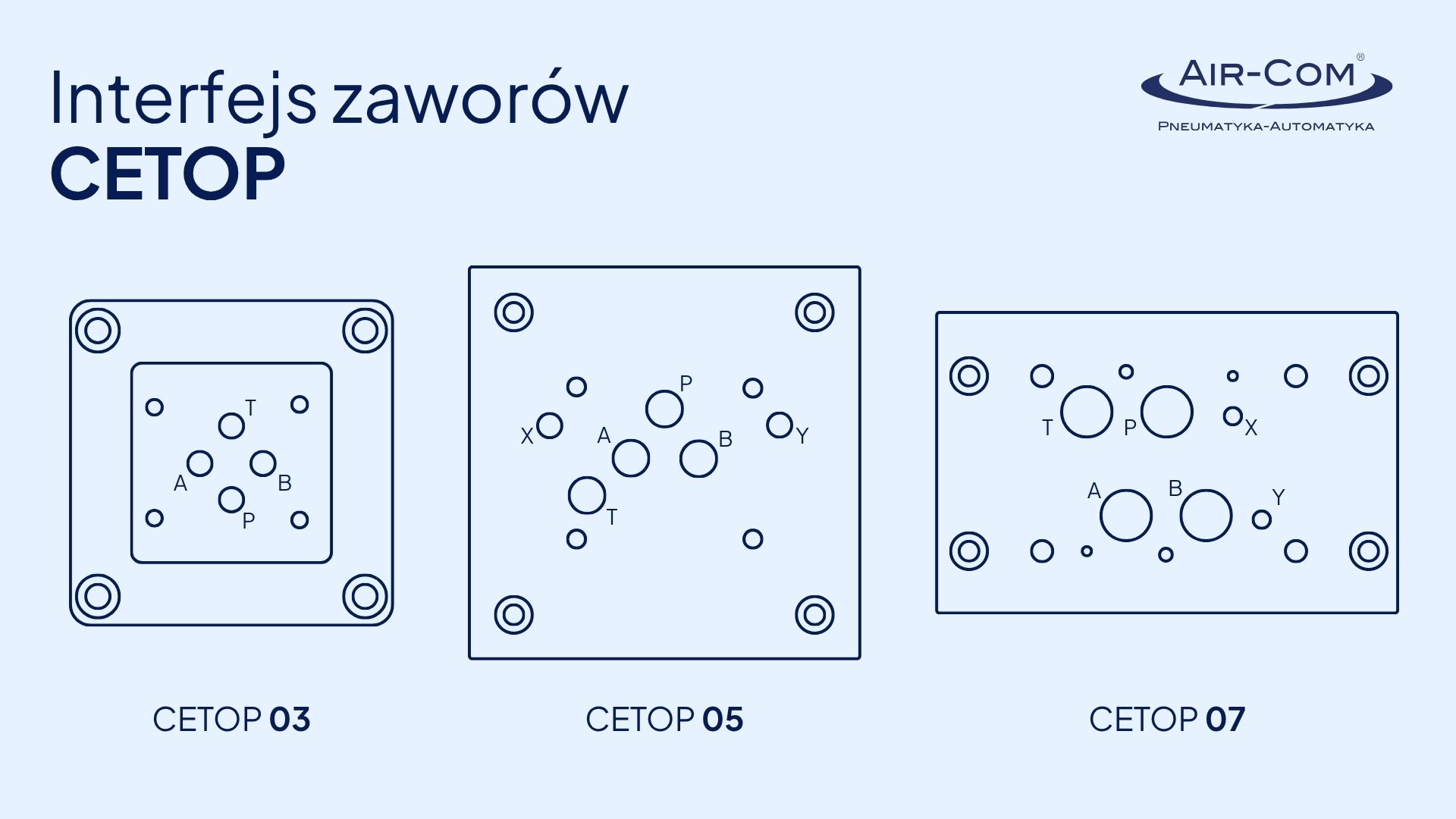

Jakie są różnice między rozmiarami płyt CETOP 3, CETOP 5 i CETOP 7?

Podstawowa różnica między CETOP 3, CETOP 5 i CETOP 7 wynika z wielkości powierzchni przyłączeniowej oraz geometrii i rozmiaru kanałów hydraulicznych. Poszczególne warianty są przeznaczone do zaworów o różnych gabarytach i możliwościach przepływowych.

Cyfra występująca po oznaczeniu CETOP określa znormalizowaną wielkość powierzchni przyłączeniowej zaworu. Nie należy jej utożsamiać bezpośrednio ze średnicą kanałów. Przykładowo CETOP 3 odpowiada wielkości NG6, CETOP 5 – NG10, natomiast CETOP 7 – NG16. Skrót NG pochodzi od niemieckiego Nenngröße (wielkość nominalna), a występująca po nim liczba odnosi się do nominalnej wielkości przyłącza. Każdy rozmiar ma ściśle określone rozmieszczenie kanałów hydraulicznych i otworów montażowych.

CETOP 3

CETOP 3, czyli popularny NG6, należy do najczęściej spotykanych mniejszych rozmiarów. W podstawowej konfiguracji występują tutaj cztery główne kanały: P, T, A oraz B. Odpowiadają one odpowiednio za zasilanie ciśnieniowe, powrót do zbiornika oraz dwie linie robocze.

Tego typu rozwiązania stosuje się tam, gdzie wymagania dotyczące przepływu pozwalają na wykorzystanie stosunkowo kompaktowego zaworu. Niewielkie gabaryty umożliwiają budowę zwartego układu sterowania hydraulicznego. Jednocześnie zachowana zostaje najważniejsza zaleta CETOP, czyli znormalizowany sposób montażu.

CETOP 5

CETOP 5 reprezentuje większą powierzchnię przyłączeniową niż CETOP 3. Zwiększenie wielkości zaworu i kanałów pozwala obsługiwać większe przepływy, dlatego rozwiązanie może być stosowane w instalacjach o wyższych wymaganiach przepływowych.

Różnica nie sprowadza się jednak wyłącznie do powiększenia całej konstrukcji. Charakterystyczny jest również układ otworów na powierzchni przyłączeniowej. Dzięki określonej geometrii można rozpoznać, z jakim rozmiarem mamy do czynienia.

Zaworu CETOP 3 nie można bezpośrednio zamontować na płycie CETOP 5 tylko dlatego, że oba rozwiązania należą do tej samej rodziny standardów. Wymienność dotyczy komponentów wykonanych dla tego samego rozmiaru i układu przyłącza.

CETOP 7

CETOP 7 jest kolejnym większym rozmiarem i znajduje zastosowanie tam, gdzie wymagane są odpowiednio większe kanały oraz możliwość obsługi większego przepływu.

Wraz ze wzrostem wielkości rozdzielaczy mogą zmieniać się również rozwiązania konstrukcyjne związane ze sterowaniem. W większych zaworach stosuje się między innymi konstrukcje dwustopniowe. W takim rozwiązaniu występuje stopień główny oraz zamontowany na nim zawór pilotowy. Pilot może być sterowany elektromagnetycznie, natomiast jego przesterowanie powoduje doprowadzenie oleju do stopnia głównego, który zostaje przesterowany hydraulicznie.

Geometria powierzchni przyłączeniowej jest charakterystyczna dla danego rozmiaru. To właśnie ona sprawia, że CETOP 3, CETOP 5 i CETOP 7 można od siebie odróżnić, a jednocześnie komponenty wykonane według tego samego standardu zachowują zgodność przyłączeniową niezależnie od producenta.

Podsumowanie

Standard CETOP w hydraulice porządkuje sposób łączenia zaworów z płytami i blokami hydraulicznymi. Określona geometria powierzchni przyłączeniowej, rozmieszczenie kanałów oraz punktów mocowania sprawiają, że projektowanie i serwisowanie układów staje się prostsze, a użytkownik zyskuje większą możliwość stosowania komponentów pochodzących od różnych producentów.

Podstawowe kanały P, T, A i B odpowiadają kolejno za doprowadzenie oleju pod ciśnieniem, jego powrót do zbiornika oraz połączenie zaworu z liniami roboczymi odbiornika. W większych konstrukcjach mogą pojawiać się również dodatkowe kanały związane między innymi ze sterowaniem.

Największą zaletą standaryzacji pozostaje wymienność. Zawór jednego producenta może zostać zastąpiony odpowiednim komponentem innej marki, jeżeli zachowany jest ten sam standard i rozmiar powierzchni przyłączeniowej. Podczas doboru zamiennika zawsze trzeba jednak sprawdzić również jego funkcję, konfigurację suwaka, rodzaj sterowania oraz pozostałe parametry techniczne.

Dzięki temu zawory i płyty CETOP stanowią uniwersalne i szeroko wykorzystywane rozwiązanie w hydraulice siłowej, które ułatwia zarówno projektowanie nowych instalacji, jak i późniejszą modernizację oraz utrzymanie ruchu.
