Czujniki indukcyjne – zasada działania i zastosowanie na przykładzie czujników Balluff

Wprowadzenie

Czujniki indukcyjne należą do jednych z najczęściej stosowanych elementów automatyki przemysłowej. Można je znaleźć w maszynach produkcyjnych, systemach transportowych, obrabiarkach CNC czy zautomatyzowanych stanowiskach montażowych. Ich popularność wynika z prostej konstrukcji, niewielkich rozmiarów oraz możliwości pracy w wymagających warunkach przemysłowych.

Czujniki indukcyjne pozwalają wykrywać metalowe obiekty bez konieczności fizycznego kontaktu z ich powierzchnią. Najczęściej są stosowane do zadań, które wymagają precyzyjnej i powtarzalnej detekcji. To np. wykrywanie obecności elementów, zliczanie produktów na linii produkcyjnej czy kontrola położenia ruchomych części maszyn.

Czego dowiesz się z tego artykułu?

• Czym są czujniki indukcyjne i na jakiej zasadzie działają?
• Jakie metale mogą wykrywać czujniki indukcyjne?
• Gdzie wykorzystuje się czujniki indukcyjne w automatyce przemysłowej?
• Jakie są najpopularniejsze rodzaje czujników indukcyjnych i czym się różnią?
• Jakie parametry należy uwzględnić przy wyborze czujnika indukcyjnego?

Czym są czujniki indukcyjne?

Czujnik indukcyjny to urządzenie służące do bezkontaktowego wykrywania metalowych obiektów znajdujących się w określonej odległości od jego powierzchni aktywnej. Jest rodzajem czujnika zbliżeniowego, ponieważ nie wymaga fizycznego kontaktu z wykrywanym elementem.

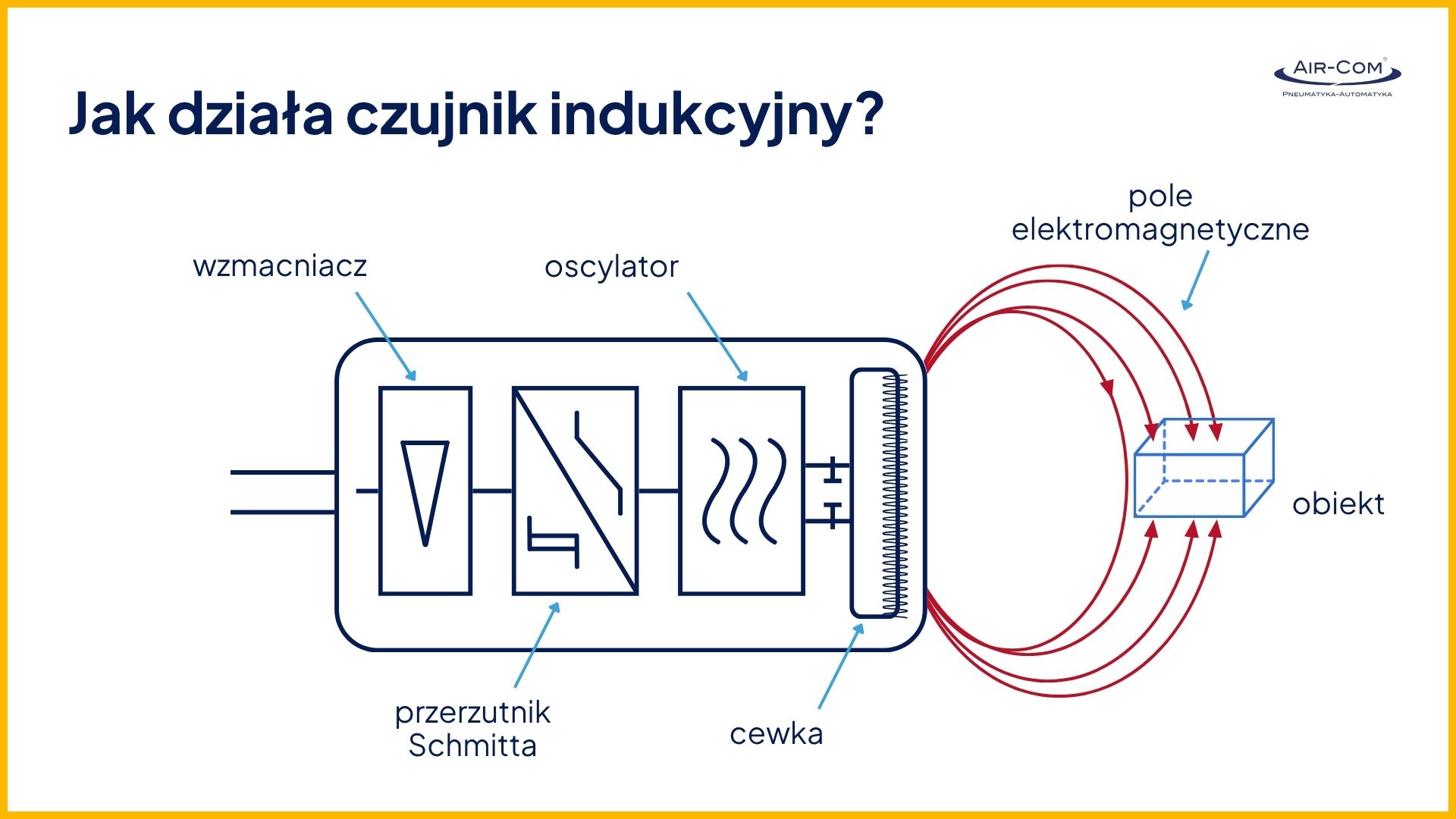

Zasada działania czujnika indukcyjnego opiera się na wykorzystaniu pola elektromagnetycznego. Wewnątrz urządzenia znajduje się cewka, która wraz z układem elektronicznym wytwarza zmienne pole elektromagnetyczne. Kiedy metalowy obiekt znajdzie się w jego zasięgu, powstają w nim prądy wirowe, które wpływają na pracę obwodu czujnika. Układ elektroniczny wykrywa tę zmianę i generuje sygnał, który może zostać przekazany np. do sterownika PLC. Sterownik wykorzystuje otrzymaną informację do uruchomienia kolejnego etapu procesu, zatrzymania mechanizmu lub potwierdzenia obecności elementu.

Jakie materiały wykrywają czujniki indukcyjne?

Czujniki indukcyjne wykrywają przede wszystkim metale, takie jak stal, aluminium, miedź czy mosiądz. Nie służą natomiast do bezpośredniego wykrywania materiałów niemetalowych, np. tworzyw sztucznych, szkła czy drewna.

Warto wiedzieć, że rodzaj metalu wpływa na odległość detekcji. Standardowe czujniki są najczęściej kalibrowane względem stalowego elementu wzorcowego. W przypadku aluminium, miedzi czy mosiądzu rzeczywisty zasięg może być mniejszy. Wyjątkiem są czujniki typu Factor 1, które zapewniają zbliżoną odległość przełączania dla różnych metali.

Gdzie wykorzystuje się czujniki indukcyjne?

Czujniki indukcyjne znajdują zastosowanie wszędzie tam, gdzie konieczne jest wykrywanie metalowych elementów bez kontaktu mechanicznego. Najczęściej wykorzystuje się je do:

• kontroli położenia elementów maszyn – potwierdzania, czy mechanizm osiągnął określoną pozycję, np. czy metalowy element został prawidłowo ustawiony.
• zliczania produktów – rejestrowania metalowych detali przemieszczających się na przenośnikach i liniach produkcyjnych.
• automatyzacji procesów montażowych – sprawdzania obecności części na stanowisku przed rozpoczęciem kolejnej operacji.
• obsługi obrabiarek CNC – kontroli położenia uchwytów, narzędzi i innych metalowych elementów mechanizmów.
• monitorowania pracy maszyn – wykrywania położenia ruchomych części i przekazywania informacji do układów sterowania.

Jedną z największych zalet technologii indukcyjnej jest możliwość działania w środowiskach, w których czujniki optyczne mogą mieć trudności z detekcją. Mówiąc wprost – praca czujnika indukcyjnego zazwyczaj nie zostanie zakłócona przez pył, zabrudzenia czy obecność oleju na powierzchni obiektu.

Jakie są rodzaje czujników indukcyjnych?

Czujniki indukcyjne różnią się konstrukcją, sposobem montażu, sygnałem wyjściowym i przeznaczeniem. W ofercie producentów, takich jak Balluff, dostępne są zarówno rozwiązania do standardowych aplikacji, jak i modele przystosowane do trudnych warunków przemysłowych. Najbardziej popularne rodzaje czujników indukcyjnych to:

• cylindryczne – najpopularniejsza grupa, często wyposażona w gwintowane obudowy M8, M12, M18 lub M30, które ułatwiają montaż w maszynach i instalacjach,
• prostopadłościenne, przeznaczone do montażu na płaskich powierzchniach, szczególnie tam, gdzie zastosowanie obudowy cylindrycznej jest utrudnione,
• zlicowane, które umożliwiają montaż powierzchni aktywnej na poziomie otaczającego metalu, co ogranicza ryzyko uszkodzenia mechanicznego,
• niezlicowane, które wymagają zachowania wolnej przestrzeni wokół powierzchni aktywnej, ale często oferują większą odległość detekcji,
• PNP i NPN – różnią się sposobem przełączania sygnału wyjściowego. Wersja PNP podaje dodatni potencjał, natomiast NPN łączy wyjście z potencjałem ujemnym,
• Factor 1 – czujniki zapewniające taką samą nominalną odległość przełączania dla różnych metali, np. stali, aluminium czy miedzi,
• do trudnych warunków pracy – specjalistyczne wykonania odporne m.in. na podwyższone temperatury, wysokie ciśnienie lub warunki występujące na stanowiskach spawalniczych.

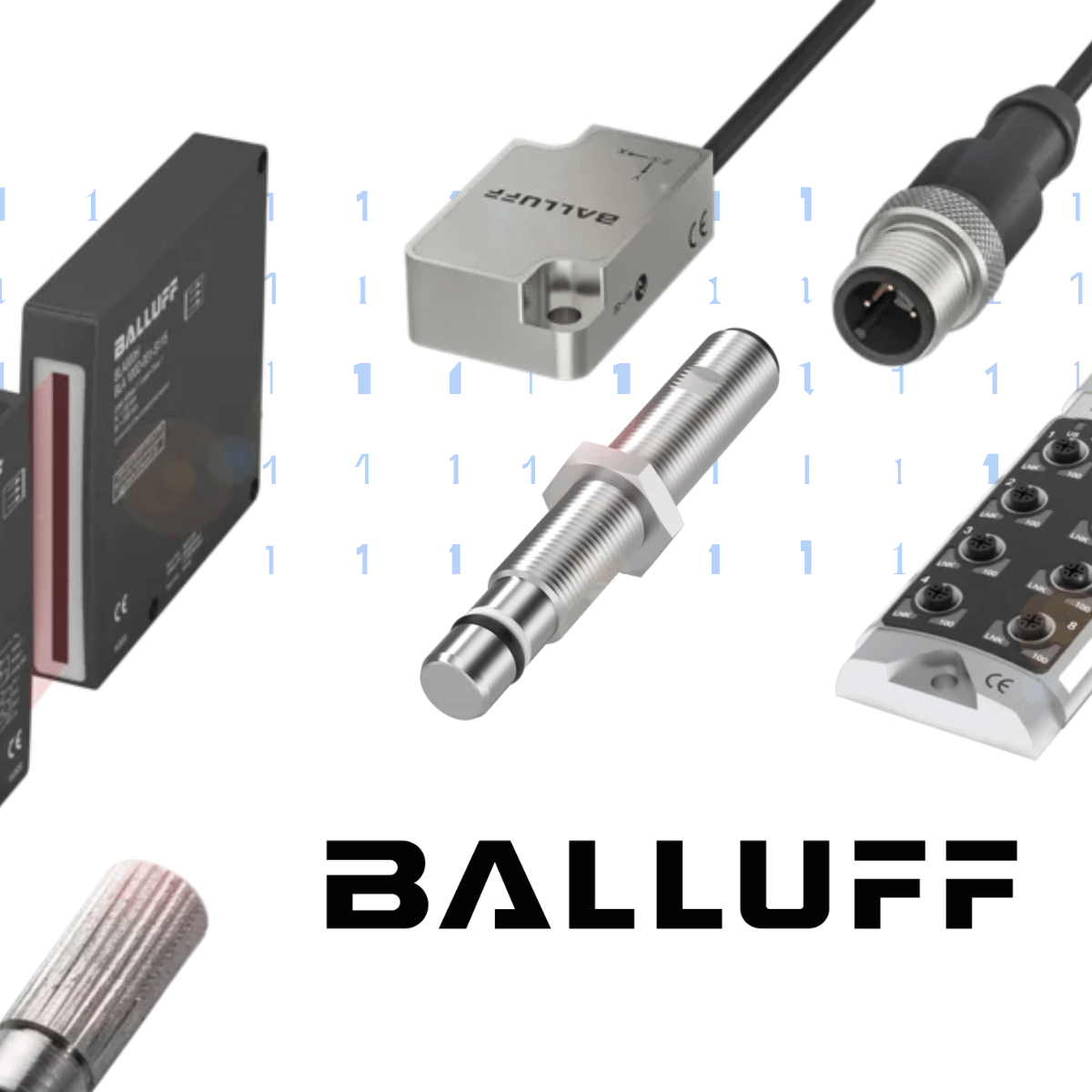

Przykładem szerokiego portfolio są czujniki indukcyjne Balluff z serii BES, obejmujące różne konstrukcje i warianty techniczne. Producent oferuje między innymi czujniki Factor 1, a także rozwiązania przeznaczone do pracy w obecności odprysków spawalniczych i silnych pól elektromagnetycznych.

Przy wyborze konkretnego modelu należy uwzględnić rodzaj wykrywanego metalu, wymaganą odległość detekcji, sposób montażu oraz warunki środowiskowe. Istotne są również napięcie zasilania, rodzaj wyjścia, stopień ochrony IP oraz sposób podłączenia czujnika.

Sprawdź ofertę czujników indukcyjnych Balluff

Podsumowanie

Czujniki indukcyjne są powszechnie wykorzystywane w automatyce przemysłowej do bezkontaktowego wykrywania metalowych elementów. Są stosowane zarówno w prostych układach kontroli obecności detali, jak i w zaawansowanych systemach sterowania maszynami oraz liniami produkcyjnymi.

Szeroka gama dostępnych rozwiązań pozwala dopasować czujnik do konkretnej aplikacji. Przykładem są produkty Balluff, obejmujące standardowe czujniki zbliżeniowe, modele Factor 1 oraz wykonania przeznaczone do wymagających warunków przemysłowych.

Niezależnie od rodzaju urządzenia, kluczowe znaczenie ma prawidłowy dobór parametrów technicznych, szczególnie odległości detekcji, rodzaju wykrywanego metalu, sposobu montażu i warunków pracy. To właśnie one decydują o skuteczności i powtarzalności wykrywania w danej aplikacji.

FAQ

Czy czujnik indukcyjny wykrywa aluminium?

Tak, czujniki indukcyjne wykrywają aluminium, jednak w standardowych modelach odległość detekcji może być mniejsza niż w przypadku stali.

Czy czujnik indukcyjny wykrywa plastik?

Nie, standardowe czujniki indukcyjne wykrywają metale, a nie materiały niemetalowe, takie jak plastik, szkło czy drewno.

Czym różni się czujnik indukcyjny PNP od NPN?

Czujnik PNP po aktywacji podaje dodatni potencjał na wyjście, natomiast czujnik NPN łączy wyjście z potencjałem ujemnym zasilania.

Co oznacza Factor 1 w czujnikach indukcyjnych?

Factor 1 oznacza technologię umożliwiającą wykrywanie różnych metali, np. stali, aluminium i miedzi, z taką samą nominalną odległością przełączania.

Czy czujniki indukcyjne mogą pracować w trudnych warunkach przemysłowych?

Tak, odpowiednio dobrane czujniki indukcyjne mogą pracować w środowisku zapylonym, przy podwyższonej temperaturze oraz w warunkach występujących na stanowiskach spawalniczych.
